ट्रांसफार्मर घुमावदार विरूपण परीक्षण

दृश्य:0     लेखक:साइट संपादक     समय प्रकाशित करें: 2021-12-21      मूल:साइट

ट्रांसफार्मर घुमावदार विरूपण परीक्षण


ट्रांसफॉर्मर घुमावदार विरूपण क्या है?

ट्रांसफार्मर घुमावदार विरूपण आंतरिक कॉइल विंडिंग्स पर यांत्रिक या इलेक्ट्रोमोटिव बल के प्रभाव को संदर्भित करता है, जो शरीर विस्थापन, घुमावदार विरूपण, उभड़ा हुआ और मोड़, आदि के बीच छोटे सर्किट सहित हवाओं और स्थिति में अपरिवर्तनीय परिवर्तन का कारण बनता है।


क्याट्रांसफॉर्मर घुमावदार विरूपण के कारण?


ट्रांसफॉर्मर ऑपरेशन के दौरान लोड और अन्य कारकों से प्रभावित होता है, और यह अनिवार्य है कि यह वर्तमान प्रभाव की एक निश्चित डिग्री से प्रभावित होगा। उनमें से, आउटलेट शॉर्ट सर्किट ट्रांसफार्मर विंडिंग्स के लिए विशेष रूप से हानिकारक है। यद्यपि सर्किट ब्रेकर सर्किट को जल्दी से काट सकता है, जब डिवाइस किसी कारण से विफल रहता है, तो ट्रांसफॉर्मर कॉइल शॉर्ट-सर्किट वर्तमान और इलेक्ट्रोमोटिव बल की कार्रवाई के तहत थोड़े समय में विकृत हो जाएगा। गंभीर मामलों में, यह कॉइल्स के बीच एक शॉर्ट सर्किट का कारण बनता है और विंडिंग्स को जला देगा।


ट्रांसफॉर्मर विंडिंग्स और बाहरी बल द्वारा क्षति का विरूपण मुख्य रूप से विरूपण, विरूपण, और स्थापना या परिवहन के दौरान टकराव और प्रभाव के कारण विस्थापन के कारण होता है। पूर्व प्रकार की विफलता के लिए, हम आमतौर पर रिले सुरक्षा उपकरणों के रखरखाव और सुरक्षा को मजबूत करते हैं। कार्रवाई की समयबद्धता और स्थिरता सुनिश्चित करने के लिए जांचें। बाद में फैक्ट्री में परिवर्तित होने के बाद, स्थापना से पहले और बाद में, अपनी आंतरिक स्थिरता की जांच के लिए ट्रांसफॉर्मर घुमावदार विरूपण परीक्षक का उपयोग करें।

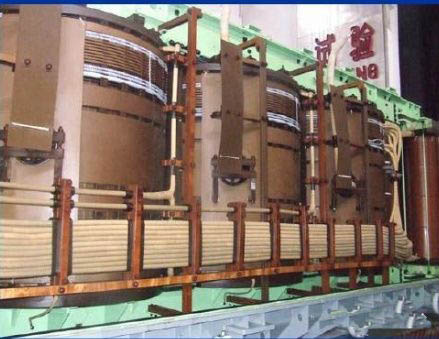

ट्रांसफार्मर घुमावदार विरूपण .1


टेस्ट क्योंट्रांसफार्मरविरूपण विरूपण?


घुमावदार विरूपण एक प्रमुख छिपी खतरा है जो बिजली प्रणाली के सुरक्षित संचालन को प्रभावित करता है। हाल के वर्षों में, बिजली प्रणाली की क्षमता में वृद्धि हुई है, शॉर्ट-सर्किट क्षमता में भी वृद्धि हुई है। एक आउटलेट शॉर्ट-सर्किट के बाद घुमावदार क्षति का कारण बनने वाली दुर्घटनाओं की संख्या में भी वृद्धि हुई है। ट्रांसफॉर्मर के बाद इन्सुलेशन दूरी या इन्सुलेशन पेपर के नुकसान के कारण, इन्सुलेशन पेपर के नुकसान के कारण, जब ओवरवॉल्टेज का सामना किया जाता है, तो घुमाव के बीच या मोड़ों के बीच टूट जाएगा, या इन्सुलेशन क्षति धीरे-धीरे विस्तारित होगी दीर्घकालिक वोल्टेज की क्रिया, जो अंततः इन्सुलेशन क्षति और जोखिम सुरक्षित संचालन का कारण बन जाएगी।


दूसरा, घुमाव के बाद विकृत होने के बाद, यांत्रिक प्रदर्शन घटता है। जब यह एक शॉर्ट सर्किट गलती से पीड़ित होता है, तो यह तुरंत असफल हो जाएगा क्योंकि यह प्रभाव बल का सामना नहीं कर सकता है। इन्सुलेशन प्रतिरोध माप, ट्रांसफार्मर परिवर्तन अनुपात माप, कैपेसिटेंस माप इत्यादि जैसे पारंपरिक विद्युत परीक्षण मुश्किल हैं, घुमाव के विरूपण को पाया जाता है, इसलिए ट्रांसफॉर्मर घुमाव के विरूपण को मापने के लिए यह बहुत महत्वपूर्ण हो जाता है।



ट्रांसफॉर्मर घुमावदार विरूपण की परीक्षण विधि:कम वोल्टेज पल्स विधि,प्रतिबाधा पद्धतितथाआवृत्ति प्रतिक्रिया विधि


Lओउ वोल्टेज पल्स विधि:यह एक तार के अंत से कम वोल्टेज दालों (100V) को इंजेक्ट करना और अन्य बंदरगाह से आउटपुट, और तरंगों के परिवर्तन के अनुसार न्यायाधीश को इंजेक्ट करना है।


IMedance विधि:एक निश्चित आवृत्ति पर बिंदु प्रतिरोध परिवर्तन का न्याय करने के लिए


आवृत्ति प्रतिक्रिया विधि:आवृत्ति स्वीप सिग्नल को कॉइल के एक बंदरगाह पर भेजा जाता है, और प्रतिक्रिया अन्य बंदरगाह से आउटपुट होती है, और आवृत्ति प्रतिक्रिया विश्लेषण के लिए आवृत्ति के अनुसार वक्र के रूप में खींची जाती है।



कम वोल्टेज पल्स विधि और आवृत्ति प्रतिक्रिया विधि वास्तव में समय डोमेन और आवृत्ति डोमेन से एक ही चीज़ के दो अलग-अलग पहलू हैं। गणितीय रूप से बोलते हुए, ये दो विधियां संबंधित और समतुल्य हैं। वास्तविक कार्यान्वयन विधि से, जेनरेटेड तरंग की स्थिरता, संकल्प और वर्तमान तकनीकी स्तर की स्थिरता से दो विधियां तकनीकी रूप से बहुत अलग होती हैं, कम वोल्टेज पल्स विधि की कार्यान्वयन आवृत्ति प्रतिक्रिया से काफी कम होती है तरीका। इसलिए, वर्तमान विरूपण पहचान प्रौद्योगिकी मुख्य रूप से आवृत्ति प्रतिक्रिया विधि को गोद लेती है। आवृत्ति प्रतिक्रिया विधि का व्यावहारिक अनुप्रयोग धीरे-धीरे विकसित और माइक्रो कंप्यूटर प्रौद्योगिकी के विकास के साथ परिपक्व होता है।



आवृत्ति प्रतिक्रिया विधि परीक्षण उपकरण का परिचय

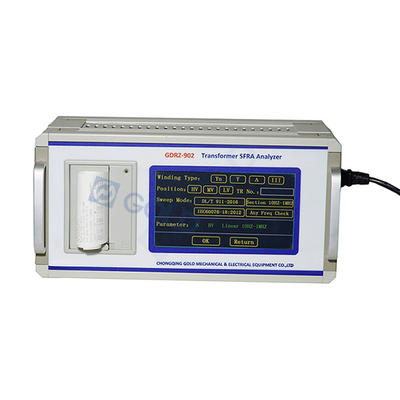

जीडीआरजेड -9 02 पावर ट्रांसफार्मर घुमावदार विरूपण परीक्षकएक व्यापक आवृत्ति सीमा पर अपने विद्युत हस्तांतरण कार्यों को मापकर बिजली ट्रांसफार्मर के भीतर कोर, विंडिंग्स और क्लैंपिंग संरचनाओं की यांत्रिक अखंडता का मूल्यांकन करने के लिए एक शक्तिशाली और संवेदनशील तरीका है। एसएफआरए आवृत्ति माप के लिए एक सिद्ध विधि है। जो ट्रांसफॉर्मर के आंतरिक दोषों पर सटीक निर्णय ले सकता है।

ट्रांसफार्मर घुमावदार विरूपण। 3


टी के लिए कैसे न्याय करेंransformer घुमावदार विरूपण?


ट्रांसफार्मर विंडिंग्स की आवृत्ति प्रतिक्रिया विशेषताओं में, कम आवृत्ति भाग (10 ~ 500khz) की आवृत्ति प्रतिक्रिया वक्र प्रचुर मात्रा में अनुनाद बिंदु है। इन अनुनाद बिंदुओं के परिवर्तन संवेदनात्मक रूप से टूटे हुए तारों, उभरा, घुमावदार, और केक के बीच विस्थापन जैसे ट्रांसफॉर्मर विंडिंग्स के विरूपण को प्रतिबिंबित करते हैं। और उच्च आवृत्ति भाग (500 केएचजेड से ऊपर) ट्रांसफॉर्मर घुमाव के विस्थापन को प्रतिबिंबित कर सकता है। 110 केवी और उससे ऊपर के ट्रांसफॉर्मर घुमावदार आवृत्ति वक्र के उच्च आवृत्ति हिस्से के लिए, कई प्रभावशाली कारकों के कारण, कभी-कभी यह सुनिश्चित करना मुश्किल होता है कि वक्र का हिस्सा अच्छी तरह से ओवरलैप हो जाता है। निर्णय लेने के दौरान, मध्य और निम्न आवृत्ति भागों पर ध्यान दिया जाना चाहिए, और आवश्यक होने पर उच्च आवृत्ति भाग को संदर्भ के रूप में उपयोग किया जाना चाहिए।



ट्रांसफॉर्मर विघटन विरूपण के निदान चरण

ए) यदि तीन चरण घुमाव के चरणों के बीच का अंतर 3.5 डीबी से अधिक है, तो परीक्षण परिणाम की तुलना टर्न कनवर्टर के मूल परीक्षा परिणाम से की जानी चाहिए। यदि यह काफी बड़ा है (3.5 डीबी से अधिक), तो इसका फैसला किया जा सकता है क्योंकि घुमावदार विरूपण हुआ है।


बी) यदि कोई मूल परीक्षा परिणाम नहीं है, तो इसकी तुलना उसी प्रकार के परीक्षण परिणामों और एक ही कारखाने के एक ही प्रकार के ट्रांसफार्मर के साथ की जा सकती है। यदि यह काफी बड़ा है (3.5 डीबी से अधिक), इसका फैसला किया जा सकता है कि घुमावदार हो गया है।


सी) यदि तुलना करना अभी भी संभव नहीं है, तो कृपया निर्माता से तीन चरण वाली विंडिंग्स की असंगतता के कारण की व्याख्या करने के लिए कहें, और शॉर्ट-सर्किट और ओवर-वर्तमान स्थितियों के आधार पर निर्णय लें।


डी) यदि तीन चरण की विंडिंग्स के बीच चरण अंतर 3.5 डीबी से कम है, लेकिन ट्रांसफॉर्मर के मूल परीक्षण परिणामों की तुलना में अंतर 3.5 डीबी से अधिक है, ट्रांसफॉर्मर विंडिंग्स का सामान्य हिस्सा विकृत है, या तीन- चरण वर्दी विरूपण होता है।


ट्रांसफॉर्मर घुमाव विकृत होने के बाद, विकृति की डिग्री जानना भी आवश्यक है। उपर्युक्त परिभाषा के अनुसार, विरूपण की डिग्री तीन प्रकारों में विभाजित है: सामान्य, मामूली विकृत, और गंभीर रूप से विकृत। ध्यान का नैदानिक ​​मूल्य तालिका में दिखाया गया है

विकृति डिग्री के निदान के लिए ध्यान मूल्य

साधारण

मध्यम रूप से विकृत

गंभीर रूप से विकृत

मूल्य

3.5

3.5-7.0

> 7.0
