| मात्रा: | |
|---|---|
जीडीजीएस
CHONGQING GOLD
9031809090

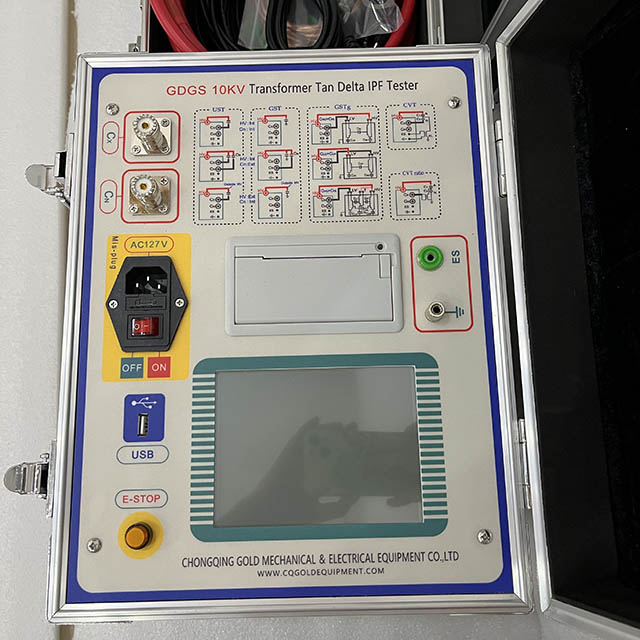

10KV ट्रांसफार्मर ढांकता हुआ नुकसान परीक्षक
ट्रांसफॉर्मर पर ढांकता हुआ नुकसान परीक्षण करना क्यों आवश्यक है?
ट्रांसफार्मर ढांकता हुआ हानि परीक्षण का उद्देश्य ट्रांसफार्मर के इन्सुलेशन प्रदर्शन का परीक्षण करना है। ढांकता हुआ हानि कारक TG, मान को मापने से, ट्रांसफार्मर तेल की इन्सुलेशन स्थिति को ट्रांसफार्मर के सुरक्षित संचालन को सुनिश्चित करने के लिए निर्धारित किया जा सकता है।
ढांकता हुआ हानि कारक टीजी Δ मूल्य: विभिन्न वोल्टेज स्तरों के ट्रांसफार्मर के लिए, ढांकता हुआ हानि कारक टीजी। मूल्य के लिए अलग -अलग मानक हैं। उदाहरण के लिए, जब ट्रांसफार्मर का वोल्टेज स्तर 330kV होता है, तो ढांकता हुआ हानि कारक TG ell मान; 0.040 होना चाहिए; जब ट्रांसफार्मर का वोल्टेज स्तर, 500kV होता है, तो ढांकता हुआ हानि कारक Tg ell मान ≤ 0.020 होना चाहिए।
मुख्य कार्य
बड़ी टच स्क्रीन, संचालित करने में आसान।
ट्रांसफार्मर ढांकता हुआ हानि परीक्षक को विभिन्न तरीकों जैसे आंतरिक उच्च वोल्टेज, बाहरी उच्च वोल्टेज, आंतरिक मानक, बाहरी मानक, सकारात्मक कनेक्शन विधि, रिवर्स कनेक्शन विधि, स्व-उत्तेजित विधि, आदि का उपयोग करके परीक्षण किया जा सकता है; बाहरी मानक बाहरी उच्च-वोल्टेज पॉजिटिव कनेक्शन विधि के तहत, उच्च वोल्टेज (10kV से अधिक) ढांकता हुआ नुकसान प्राप्त किया जा सकता है।
ट्रांसफार्मर ढांकता हुआ हानि परीक्षक सीवीटी के उच्च वोल्टेज लीड को हटाए बिना सीवीटी के ढांकता हुआ नुकसान और समाई मानों को सटीक रूप से माप सकता है।
ट्रांसफार्मर ढांकता हुआ हानि परीक्षक सीवीटी के ऊपरी छोर पर C0 के ढांकता हुआ हानि मूल्य और C0 के समाई मान को मापने के लिए रिवर्स परिरक्षण विधि का उपयोग कर सकता है।
यह उपकरण C1 और C2 के एक साथ परीक्षण प्राप्त करते हुए, पूरी तरह से सील CVT (कैपेसिटिव वोल्टेज ट्रांसफार्मर) C1 और C2 के ढांकता हुआ नुकसान और समाई का परीक्षण भी कर सकता है। यह उपकरण CVT अनुपात और वोल्टेज कोण त्रुटि का भी परीक्षण कर सकता है।
तकनीकी सूचकांक
| 1 | विरोधी हस्तक्षेप सिद्धांत | आवृत्ति रूपांतरण विधि |
| 2 | बिजली की आपूर्ति | 220V ± 10%। (AC127V और AC110V को अनुकूलित किया जा सकता है) |
| 3 | उच्च आउटपुट | वोल्टेज आउटपुट: 0.5kv-10kv, प्रत्येक 0.1kv |
| परिशुद्धता: 2% | ||
| अधिकतम वर्तमान: 200ma | ||
| क्षमता: 2000VA | ||
| 4 | आत्म-शक्ति | AC 0V∽50V/15A। 45Hz/55Hz 47.5Hz/52.5Hz 55Hz/65Hz 57.5Hz/62.5Hz स्वत: दोहरी आवृत्ति |
| 5 | सुलझाने की शक्ति | TG,: 0.001% CX: 0.001pf |
| 6 | शुद्धता | △ TG): ± (पढ़ना*1.0%+0.040%)। △ C X: △ (पढ़ना*1.0%+1.00pf)। |
| 7 | माप -सीमा | TG,: असीमित |
CX: 15PF ＜ CX ＜ 300NF 10KV: CX ＜ 60 एनएफ 5KV: CX ＜ 150 NF 1KV: CX ＜ 300 NF | ||
| सीवीटी परीक्षण: सीएक्स ＜ 300 एनएफ | ||
| 8 | सीवीटी रेंज | 10-10000 |
| 9 | शुद्धता | 0.1% |
