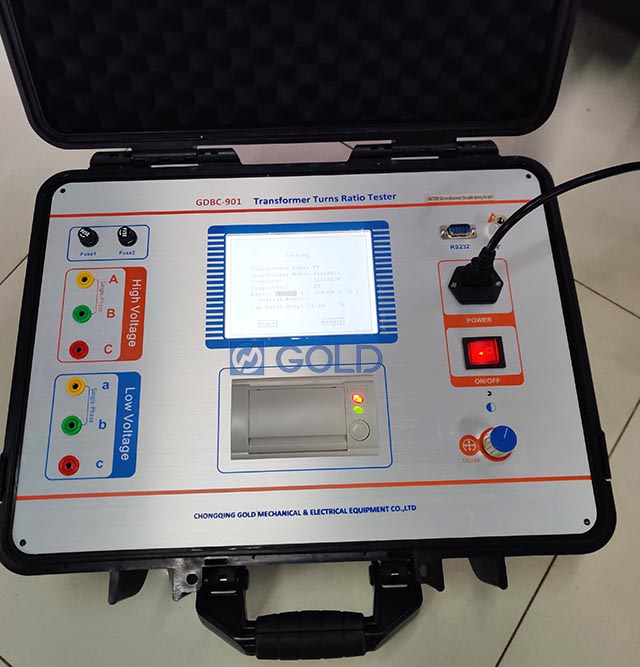

GDBC-901
एकल चरण और तीन चरण ट्रांसफार्मर अनुपात टीटीआर परीक्षक को बदल देता है
तीन या सिंगे चरण ट्रांसफार्मर के लिए वोल्टेज अनुपात माप .
स्वचालित रूप से ट्रांसफार्मर के कनेक्शन समूह (तीन-चरण, एकल-चरण) को मापें।
तीन चरण ट्रांसफार्मर के लिए समूह वेक्टर माप।
एकल चरण ट्रांसफार्मर या सीटी/पीटी के लिए ध्रुवीयता माप
मोड़ के माप परिणाम के अनुसार ट्रांसफार्मर टैप स्विच की स्थिति का पता लगाएं अनुपात और मानक मोड़ अनुपात सेटिंग।
खुद ब खुद वोल्टेज अनुपात त्रुटि की गणना करें
सीटी पीटी अनुपात माप
मोड़ की प्रक्रिया में उत्तेजना वर्तमान प्रदर्शित करें अनुपात माप
विशेष विवरण
| 1 | आइटम नाम | GDBC-901 एकल चरण और तीन चरण ट्रांसफार्मर अनुपात टीटीआर परीक्षक को बदल देता है |
| 2 | अनुपात माप सीमा | 1-10000 (40000 तक अनुकूलित किया जा सकता है) |
| 3 | समूह माप | 1-12 |
| 4 | चरण माप त्रुटि | 1 डिग्री |
| 5 | अनुपात माप त्रुटि | 1-2000%0.2%RDG 2000-10000 ± 0.5%आरडीजी |
| 6 | परीक्षण वोल्टेज | 0 ~ 80v |
| 7 | बिजली की आपूर्ति | AC220V ± 10%, 50Hz/60Hz (AC127V या AC110V के लिए अनुकूलन का समर्थन) |
| 8 | पर्यावरण तापमान | 0-50 ° C |
| 9 | नमी | ≤85%आर |
| 10 | आयाम | 58*45*36 सेमी |
| 11 | कुल भार | 22 किग्रा |
लाभ
परीक्षण बिजली की आपूर्ति परीक्षक के आंतरिक बिजली एम्पलीफायर द्वारा उत्पन्न होती है, और तरंग विरूपण दर 0.5% से कम है और बिजली की आपूर्ति की गुणवत्ता से प्रभावित नहीं होती है।
ऑटोमैटिक वोल्टेज रेगुलेशन, ऑटोमैटिक प्रोटेक्शन फ़ंक्शंस जैसे ट्रांसफार्मर रिवर्स कनेक्शन, ओवर-करंट, आदि, गलत ऑपरेशन के कारण इंस्ट्रूमेंट को नुकसान से बचने के लिए।
GDBC-901 ट्रांसफार्मर टर्न रेशियो TTR TTR TTRE का उपयोग पावर ट्रांसफार्मर, CT और PT अनुपात का पता लगाने के लिए किया जा सकता है।
सुविधाजनक मानक परिवर्तन अनुपात सेटिंग टेम्पलेट, मत करो मानक परिवर्तन अनुपात मूल्य की मैन्युअल रूप से गणना करने की आवश्यकता है।
माइक्रो प्रिंटर द्वारा परीक्षण परिणाम प्रिंट करें। आप परीक्षण के परिणामों को पीसी पर RS232 द्वारा अपलोड कर सकते हैं और सॉफ़्टवेयर द्वारा वर्ड रिपोर्ट बना सकते हैं।
GDBC-901 ट्रांसफार्मर TTR परीक्षक बहुत हल्का है, शुद्ध वजन केवल 10 किलोग्राम है। इसे ले जाना आसान है। यह फील्ड टेस्ट के लिए उपयुक्त है।
वायरिंग कनेक्शन
1) तीन चरण ट्रांसफार्मर परीक्षण
ए, बी, सी एचवी साइड टर्मिनल ए, बी, सी के ट्रांसफार्मर और ए, बी, सी से जुड़े हैं
2) एकल चरण ट्रांसफार्मर और पीटी परीक्षण
ए, बी एकल चरण ट्रांसफार्मर/पीटी के एचवी साइड टर्मिनल से जुड़े हैं और ए, बी एकल चरण ट्रांसफार्मर/पीटी के एलवी साइड टर्मिनल से जुड़े हैं। सी और सी कुछ भी नहीं से जुड़े हैं।
3) सीटी टेस्ट
ए, बी सीटी और ए के माध्यमिक से जुड़े हैं, बी, सीटी के प्राथमिक से जुड़े हैं। सी और सी कुछ भी नहीं से जुड़े हैं।
परीक्षण प्रक्रिया
अंशांकन का प्रमाण पत्र
परीक्षा के परिणाम
सामान
