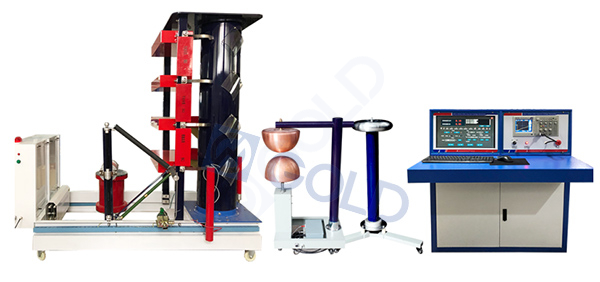

GDCJ-V 200KV 10KJ स्वचालित पल्स वोल्टेज जनरेटर

जीडीसीजे-वी

200kv 10kj स्वचालित पल्स वोल्टेज जनरेटर

परिचय देना

GDCJ-V 10KV 10KJ ऑटोमैटिक पल्स वोल्टेज जनरेटर एयर गैप इन्सुलेशन, गोले, पावर ट्रांसफार्मर, और ट्रांसफॉर्मर स्टैंडर्ड लाइटनिंग वोल्टेज फुल वेव्स, स्टैंडर्ड ऑपरेटिंग वेव्स और कटा हुआ वेव पल्स वोल्टेज टेस्ट टेस्ट के लिए उपयुक्त है।

इंफ्लुएंजा

नामित पल्स वोल्टेज: GDCJ-V 200KV।

नाममात्र क्षमता (ऊर्जा): 10kj।

क्लास कैपेसिटेंस: 1.0 μF, 100kV ड्राई टाइप पूर्ण इन्सुलेशन पैकेजिंग।

स्तर वोल्टेज: 100kv।

चरण/ चरण क्षमता: 2/ 5kj।

आउटपुट वेवफॉर्म:

1) 1.2 μs ± 30 %/50 μs μ 20 % मानक आवेग वोल्टेज पूर्ण लहर, दक्षता % 90 %

2) 2 ~ 6 μS मानक पल्स कटा हुआ तरंगें।

सिंक्रोनस रेंज: 20 %से अधिक।

आयाम समायोजन त्रुटि वोल्टेज अंतर 1 % से कम है, और न्यूनतम आउटपुट शक्ति डिवाइस नाममात्र वोल्टेज के 10 % से अधिक नहीं है।

सिंक्रोनस त्रुटि दर: 1 %से कम।

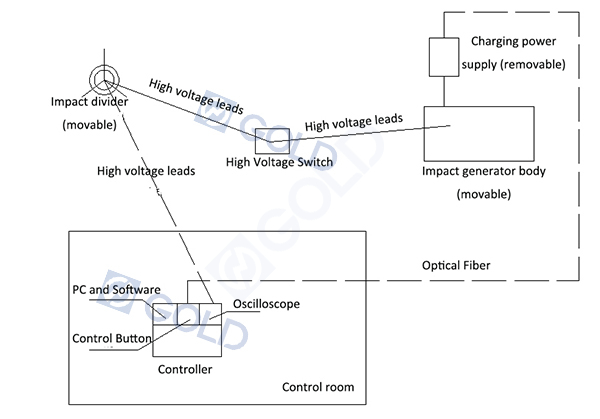

मुख्य घटक

रेक्टिफायर चार्जिंग पावर सप्लाई (वोल्टेज पल्स मोटर मेन बॉडी के साथ एकीकृत)

रेटेड वोल्टेज: UN = ± 100kV DC (सकारात्मक या नकारात्मक)

रेटिंग करंट: में = 30mA (रेटेड वोल्टेज के तहत)

वोल्टेज नियंत्रण: एससीआर मॉड्यूल वोल्टेज समायोजन, वोल्टेज समायोजन रेंज 0 से 100 % अन

ध्रुवीयता रूपांतरण: उच्च -प्रेशर सिलिकॉन स्टैक की दिशा बदलें

इनपुट वोल्टेज: 220 वी सिंगल -फेज वोल्टेज

पावर फ़्रीक्वेंसी: 50/60 हर्ट्ज

बिजली की खपत: 3kva

कमजोर भिगोना संधारित्र वोल्टेज विभाजक

रेटेड वोल्टेज: 200kv

रेटेड संधारित्र: 800pf

कैपेसिटर की संख्या: 1

फैंग वेव रिस्पांस: प्रतिक्रिया समय का हिस्सा 100 एनएस से कम है, और भारी दबाव 10 % से कम है

वोल्टेज डिवीजन अनुपात: स्थिति के अनुसार

वोल्टेज विभाजन अनुपात: 1 % से कम

कट -ऑफ डिवाइस

रेटेड वोल्टेज: 200kv

बेटाल गैप: 150 मिमी व्यास।

ट्रिगर मोड: तीन इलेक्ट्रोड डिस्चार्ज ट्रिगर।

(15kv, 100NS ट्रिगर पल्स) आउटपुट के लिए उच्च -अपॉर्मेंस पल्स एम्पलीफायर का उपयोग करें)

समय देरी मोड: 2 ~ 6U इलेक्ट्रॉनिक देरी सर्किट के साथ समायोज्य समय देरी के साथ कटा हुआ ट्रिगर दालों को प्रदान कर सकता है।

(IGCS2008 नियंत्रण प्रणाली का उपयोग करें, संभावित समायोजन देरी समय)

डेडिनेटेड फैलाव: समय सीमा का मानक विचलन 0.1 μs से कम है।

मापक उपकरण

अंकीय प्रभाव माप प्रणाली

तरंगें माप: आयातित Tektronix रंग उच्च -स्वोल्टेज डिजिटल आस्टसीलस्कप।

उच्चतम नमूनाकरण दर 1.0gs/s है, बैंडविड्थ 100MHz से अधिक है, संकल्प 8 बिट्स और 2 चैनल है।

तरंग विश्लेषण: औद्योगिक नियंत्रण कंप्यूटर (प्रदर्शन सहित)

विशेष सॉफ्टवेयर पैकेज जो माप को प्रभावित करते हैं:

शॉक वेव मापदंडों की गणना और प्रदर्शन,

तरंग तुलना समारोह,

तरंग बढ़ाना, पुनर्स्थापना और अनुवाद,

स्टोरेज और कॉल वेवफॉर्म,

वेव -शेड मैपिंग और रिपोर्ट लेखन,

सहायक उपकरण: 2 उच्च -प्रदर्शन 100 बार विशेष क्षीणन उपकरण।

DEC तरंग समायोजन प्रतिरोध:

वेव हेड प्रतिरोध के तीन सेट हैं, बिजली के आवेगों के लिए उपयोग किए जाने वाले वेव -टेल प्रतिरोध के तीन सेट, और चार्जिंग और सुरक्षा का एक सेट।
