उत्पाद वर्णन

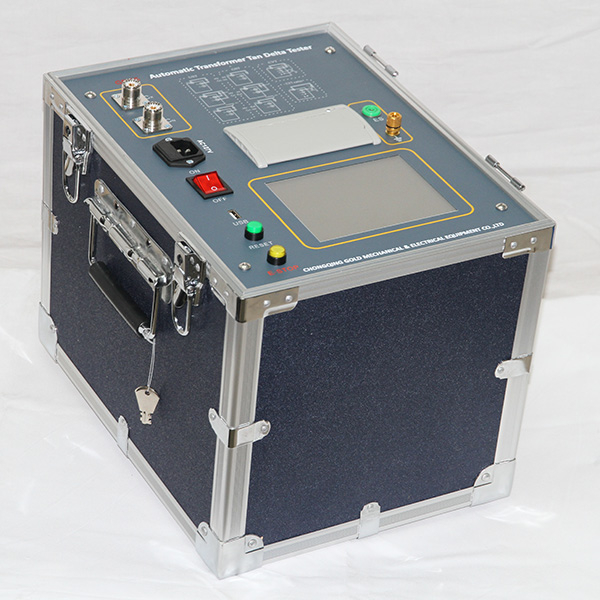

जीडीजीएस स्वचालित एंटी-इंटरफेरिंग विदेशी आवृत्ति ट्रांसफार्मर ढांकता हुआ नुकसान, पावर फैक्टर परीक्षक परीक्षण बेहद उच्च, ढांकता हुआ हानि मूल्य, और कैपेसिटेंस मान मापा डेटा स्थिर है, नमूना मध्यवर्ती आवृत्ति के परीक्षण वोल्टेज से बचाता है, और बिजली आवृत्ति वोल्टेज की डिजिटल फ़िल्टरिंग प्रसंस्करण से बचाता है परीक्षण डेटा स्थिर और भरोसेमंद है।

जीडीजीएस स्वचालित एंटी-इंटरफेरिंग विदेशी आवृत्ति ट्रांसफार्मर मीडिया लॉस, पावर फैक्टर परीक्षक पारंपरिक पुल माप विधि के माध्यम से, एकल-चिप माइक्रो कंप्यूटर का उपयोग करके, एकल-चिप माइक्रो कंप्यूटर का उपयोग करके, और स्वचालित आवृत्ति परिवर्तन, मोड / डिजिटल रूपांतरण और डेटा के लिए आधुनिक इलेक्ट्रॉनिक तकनीक का उपयोग कर ब्रेक करता है ऑपरेशन; मजबूत विरोधी हस्तक्षेप क्षमता, तेजी से परीक्षण की गति, उच्च परिशुद्धता, स्वचालित डिजिटल ऑपरेशन; बिजली की आपूर्ति उच्च शक्ति स्विचिंग बिजली की आपूर्ति, आउटपुट 45 हर्ट्ज और 55 हर्ट्ज शुद्ध साइन लहर, स्वत: दबाव, 10 केवी तक प्रदान कर सकते हैं; स्वचालित फ़िल्टर 50Hz हस्तक्षेप , विद्युत चुम्बकीय हस्तक्षेप जैसे सबस्टेशन पर क्षेत्र परीक्षण के लिए उपयुक्त। ट्रांसफार्मर घुमावदार, ट्रांसफार्मर घुमावदार, ट्रांसफार्मर आस्तीन, ट्रांसफार्मर ढांकता हुआ, ट्रांसफार्मर घुमावदार, ट्रांसफार्मर आस्तीन, ट्रांसफार्मर ढांकता हुआ परीक्षण, वर्तमान ट्रांसफार्मर, वर्तमान ट्रांसफार्मर टिकट क्षति परीक्षण, वोल्टेज ट्रांसफार्मर प्रकार, कैपेसिटिव वोल्टेज ट्रांसफार्मर, सर्किट ब्रेकर, उच्च दबाव स्विच मध्यस्थता परीक्षण, समांतर संधारित्र , युग्मन कैपेसिटर प्रतिभा परीक्षण; विद्युत निर्माण, विद्युत उपकरण स्थापना, हैंडओवर में व्यापक रूप से निवारक परीक्षणों में उपयोग किया जाता है।

विशेषताएं

1. उपकरण वर्तमान विधि, माप क्षमता, ढांकता हुआ नुकसान, और अन्य पैरामीटर की बहुलता का उपयोग करता है। परीक्षण परिणाम स्वचालित माप प्राप्त करने के लिए उच्च और आसान हैं।

2, उपकरण 50 हर्ट्ज पावर फ्रीक्वेंसी हस्तक्षेप को खत्म करने के लिए परिवर्तनीय आवृत्ति तकनीक का उपयोग करता है, यहां तक ​​कि मजबूत विद्युत चुम्बकीय हस्तक्षेप में पर्यावरण में भी विश्वसनीय डेटा मापा जा सकता है।

3, उपकरण एक बड़ी स्क्रीन एलसीडी मॉनीटर का उपयोग करता है, परीक्षण प्रक्रिया पारित करती है चीनी वर्ण मेनू दोनों अंतर्ज्ञानी और संचालित करने के लिए संकेत देता है।

4, उपकरण को संचालित करना आसान है, माप प्रक्रिया को माइक्रोप्रोसेसर द्वारा नियंत्रित किया जाता है, जब तक उचित माप विधि का चयन किया जाता है, डेटा को माइक्रोप्रोसेसर नियंत्रण के तहत स्वचालित रूप से मापा जाता है।

5, एकीकृत मॉडल, मानक संधारित्र के अंदर और उच्च वोल्टेज बिजली की आपूर्ति के अंदर, साइट परीक्षण को सुविधाजनक बनाने, क्षेत्र तारों को कम करने में सुविधा।

6, उपकरण को उच्च मापा जाता है, जो तेल की चोटों की आवश्यकताओं को पूरा कर सकता है, इसलिए केवल एक मानक तेल कप होना जरूरी है, और समर्पित परीक्षण लाइन तेल इंजेक्शन हानि माप प्राप्त कर सकती है।

7. सीवीटी स्व-उत्तेजना परीक्षण, कोई बाहरी सामान नहीं, केवल एक माप, सी 1, सी 2 कैपेसिटेंस और इंटरपोलेशन को प्राप्त करने के लिए सीवीटी परीक्षण फ़ंक्शन सेट करें।

8. रिवर्स वायरिंग टेस्ट पिछले रिवर्स वायरिंग डेटा में अस्थिरता की घटना को खत्म करने के लिए आईवीडीडीवी तकनीक का उपयोग करता है।

9, 220 केवीसीवीटी बस जमीन के मामले में, एक रिवर्स वायरिंग कम दबाव ढाल समारोह है, सी 11 10 केवी रिवर्स वायरिंग ढांकता हुआ नुकसान माप कर सकता है

10. उच्च वोल्टेज ट्रांसफार्मर या श्रृंखला अनुनाद का उपयोग करके 10 केवी वोल्टेज का परीक्षण परीक्षण किया जा सकता है।

12. ग्राउंड प्रोटेक्शन फ़ंक्शन, जब उपकरण जमीन या खराब जमीन नहीं उठाता है, तो उपकरण सामान्य प्रक्रिया में प्रवेश नहीं करता है और उच्च दबाव उत्पादन नहीं करता है। ओवरकुरेंट प्रोटेक्शन फीचर्स, शॉर्ट सर्किट या ब्रेकडाउन के दौरान उपकरण क्षतिग्रस्त नहीं है।

13, इलेक्ट्रिक शॉक प्रोटेक्शन फ़ंक्शन, जब उपकरण ऑपरेटर गलती से बिजली का झटका है, तो उपकरण परीक्षण कर्मियों की सुरक्षा सुनिश्चित करने के लिए तुरंत उच्च दबाव काट देगा।

तकनीकी संकेतक

1, सटीकता: सीएक्स: ± (पढ़ना × 1% + 1 पीएफ)

Tgδ: ± (पढ़ना × 1% + 0.00040)

2, विरोधी हस्तक्षेप संकेतक: परिवर्तनीय आवृत्ति विरोधी हस्तक्षेप, अभी भी 200% हस्तक्षेप के तहत उपरोक्त सटीकता तक पहुंच सकता है

3, क्षमता सीमा: आंतरिक दबाव: 3pf ~ 60000pf / 10kv60pf ~ 1μf / 0.5kV

बाहरी उच्च दबाव: 3 पीएफ ~ 1.5μF / 10kv60pf ~ 30μF / 0.5kv

संकल्प: 0.001pf तक, 4 वैध संख्याएं

4, टीजीδ रेंज: असीमित, संकल्प 0.001%, कैपेसिटेंस, अधिष्ठापन, प्रतिरोध तीन परीक्षण उत्पादों स्वचालित पहचान

5, परीक्षण वर्तमान रेंज: 10μA ~ 1a

6, आंतरिक दबाव: वोल्टेज रेंज सेट करें: 0.5 ~ 10kv

अधिकतम आउटपुट वर्तमान: 200 एमए

भारोत्तोलन दबाव मोड: निरंतर चिकनी समायोजन

परीक्षण आवृत्ति: 45, 50, 55, 60, 65 हर्ट्ज एकल आवृत्ति

45/55 हर्ट्ज, 55/65 हर्ट्ज, 47.5 / 52.5 हर्ट्ज स्वचालित दोहरी आवृत्ति रूपांतरण

आवृत्ति सटीकता: ± 0.01 हर्ट्ज

बाहरी उच्च दबाव: 40-70 हर्ट्ज तारों के समय अधिकतम परीक्षण वर्तमान 1 ए, बिजली आवृत्ति या आवृत्ति रूपांतरण

अधिकतम परीक्षण वर्तमान 10 केवी / 1 ए, पावर आवृत्ति या आवृत्ति रूपांतरण 40-70 हर्ट्ज

7, सीवीटी स्व-उत्साहित कम वोल्टेज आउटपुट: आउटपुट वोल्टेज 3 ~ 50 वी, आउटपुट वर्तमान 3 ~ 30 ए

8, मापन समय: माप से संबंधित लगभग 40s

9, इनपुट पावर: 180V ~ 270VAC, 50HZ ± 1%, मुख्य बिजली या जनरेटर बिजली की आपूर्ति

10, कंप्यूटर इंटरफ़ेस: मानक आरएस 232 इंटरफ़ेस

11, प्रिंटर: ए 7 थर्मोसेंसिव लघु प्रिंटर

12, परिवेश तापमान: -10 डिग्री सेल्सियस ~ 50 डिग्री सेल्सियस

13, सापेक्षिक आर्द्रता: <90%

14, आकार आकार (मिमी): 460 × 360 × 350

15, साधन वजन: 28 किग्रा
