GDZC श्रृंखला

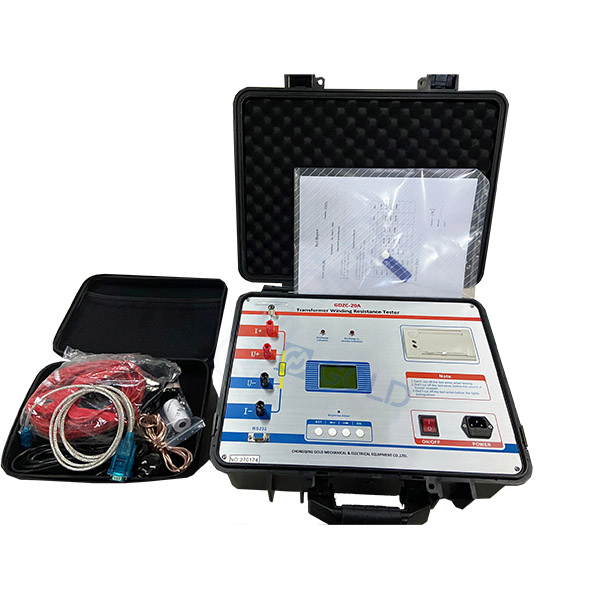

ट्रांसफार्मर वाइंडिंग डीसी प्रतिरोध परीक्षक, माइक्रो ओममीटर
Iनटखट
GDZC ट्रांसफार्मर विंडिंग डीसी प्रतिरोध परीक्षक अर्ध-तैयार या तैयार ट्रांसफार्मर के परीक्षण, स्थापित करने और आदान-प्रदान के लिए उपयोग किया जाता है।
GDZC ट्रांसफार्मर घुमावदार प्रतिरोध परीक्षक सत्ता के लिए भी एक आवश्यकता है विभाग निवारक परीक्षण करने के लिए।
GDZC ट्रांसफार्मर डीसी प्रतिरोध परीक्षक ट्रांसफार्मर के निर्माण में विस्थापन खोजने में प्रभावी रूप से मदद कर सकते हैं, जैसे कि घुमावदार चुनना, वेल्डिंग, ढीले जोड़ों, लापता शेयर और दौड़ने में छिपे हुए खतरे।
डीसी प्रतिरोध के तेजी से माप की आवश्यकता को पूरा करने के लिए, हमारी कंपनी माइक्रो ओममीटर को विकसित करने के लिए हमारे तकनीकी लाभ का उपयोग करती है;
Fभोजन
GDZC सीरीज़ ट्रांसफार्मर विंडिंग रेजिस्टेंस टेस्टर तापमान बढ़ते परीक्षणों में 240MVA से ऊपर बड़े पैमाने पर ट्रांसफार्मर के लिए उपयुक्त है।
ट्रांसफार्मर कॉइल डीसी प्रतिरोध माप
वर्तमान ट्रांसफार्मर (सीटी) कॉइल डीसी प्रतिरोध माप
वोल्टेज ट्रांसफार्मर (पीटी) कॉइल डीसी प्रतिरोध माप
जनरेटर स्टेटर कॉइल डीसी प्रतिरोध माप
माप पूरा होने के बाद, पता चला कॉइल स्वचालित रूप से छुट्टी दे दी जाती है।
840MVA ट्रांसफार्मर लो-वोल्टेज डायरेक्ट-प्रतिरोध परीक्षक 2 मिनट के भीतर पूरा हुआ और डेटा स्थिर और सटीक है।
दोहरे चैनल एक ही समय में माप डेटा दिखाता है।
60 सेकंड के प्रत्येक अंतराल स्वचालित रूप से डेटा प्रिंट करते हैं।
तापमान रूपांतरण सॉफ्टवेयर, वक्र तरंगों से लैस।
आप परीक्षण के परिणामों को डाउनलोड करने के लिए पीसी के साथ भी कनेक्शन कर सकते हैं।
विशेष विवरण
वस्तु | Gdzc-2a | GDZC-10A | GDZC-20A | GDZC-40A | GDZC-100A | GDZC-20S |
परीक्षण करंट | 2 ए | 10:00 पूर्वाह्न | 20 ए | 40 ए | 25 ए, 50 ए, 100 ए | एकल चरण: 1 ए, 5 ए, 10 ए, 20 ए, 40 ए तीन चरण: 1 ए, 5 ए, 10:00 पूर्वाह्न, 20 ए |
माप सीमा | 1μ ~ ~ 4.5kohm | 1μ ~ ~ 20ohm | 1μ ~ ~ 10ohm | 1μ ~ ~ 10ohm | 50μ)-200 मीटर (100 ए)
100μ the-400 Mω (50 ए)
200μ the-800 Mω (25A) | एकल चरण: 10 मीटर~20 (1 ए) 1 m g~4 (5 ए) 1 m g~2 (10 ए) 1 m g~1 (20 ए) 1 m g~0.5) (40 ए)
तीन फ़ेज़: 10 m g~6 ((1 ए, प्रत्येक चरण) 1 m g~1 ((5 ए, प्रत्येक चरण) 1 m g~0.6) (10 ए, प्रत्येक चरण) 1 m g~0.3) (20 ए, प्रत्येक चरण) |
संकल्प | 1μ। | |||||
अधिकतम। गलती | 0.2%RDG+2D | |||||
वोल्टेज आउटपुट | 20 वी | |||||
बिजली की आपूर्ति | AC220V, 10 %%, 50Hz/60Hz | |||||
काम का माहौल | -10 ℃-+40 ℃ Rh85% |
वायरिंग का नक्शा
जमीन के स्तंभ को पृथ्वी से मजबूती से कनेक्ट करें, और फिर पावर वायर और टेस्ट तारों को कनेक्ट करें, यू+ I+ के अंदर है, और यू- I- के अंदर है।
1) वाई मोड ट्रांसफार्मर के प्रतिरोध का परीक्षण करें:
2) डी मोड ट्रांसफार्मर के प्रतिरोध का परीक्षण करें। परीक्षण मूल्य आरबीसी घुमावदार बीसी का प्रतिरोध नहीं है, आपको परीक्षण आरएबी, आरबीसी की आवश्यकता है, फिर आरबीसी की गणना करें जो बीसी को घुमावदार करने का वास्तविक प्रतिरोध है। आरबीसी = एम/एन;
M = 2 *(Rabrac+RabRBC+RBCRAC)-(Rab2+RBC2-RBC2)
N = 2 *(RAB+RBC-RBC)
3) Z मोड ट्रांसफार्मर के प्रतिरोध का परीक्षण करें:
