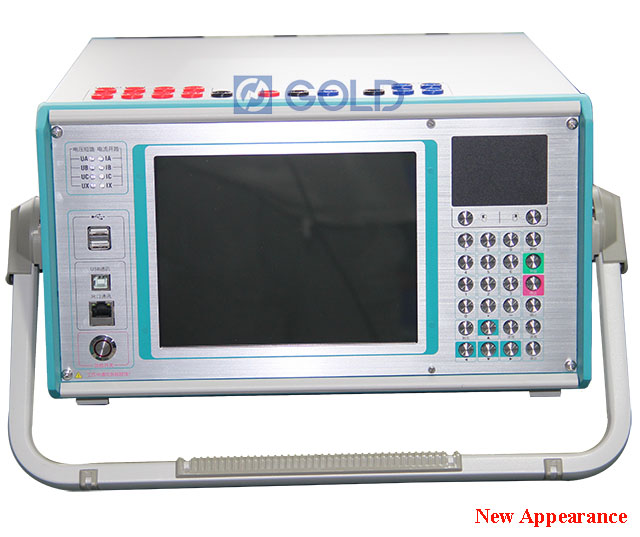

जीडीजेबी-पीसी
GOLD
GDJB-PC
जीडीजेबी-पीसी
सार्वभौमिक तीन चरण रिले संरक्षण परीक्षक माध्यमिक वर्तमान इंजेक्शन परीक्षण सेट
(औद्योगिक कंप्यूटर नियंत्रण संस्करण)
1 परिचय
GDJB-PC यूनिवर्सल थ्री फेज सेकेंडरी करंट इंजेक्शन टेस्ट सेट को रिले प्रोटेक्शन सिस्टम में रिले यूनिट का परीक्षण करने के लिए लागू किया जाता है। एक ही समय में इसे एक सार्वभौमिक तीन चरण एसी/डीसी वोल्टेज स्रोत या वर्तमान स्रोत के रूप में माना जा सकता है।
GDJB-PC यूनिवर्सल थ्री फेज रिले प्रोटेक्शन टेस्टर सेकेंडरी करंट इंजेक्शन टेस्ट सेट को वोल्टेज और वर्तमान ऑपरेशन के आधार पर टेस्ट प्रोटेक्शन रिप्ले पर लागू किया जाता है।
परीक्षक के मुख्य कार्य में शामिल हैं: वोल्टेज और वर्तमान ऑपरेशन रिले का अंशांकन, माध्यमिक सर्किट निरीक्षण, सर्किट ब्रेकर परीक्षण का यात्रा मूल्य, सर्किट ब्रेकर और इतने पर समय माप पर स्विच करना और बंद।
वोल्टेज के 4 चरणों और वर्तमान के 3 चरणों का मानक आउटपुट।
यह विभिन्न प्रकार के वर्तमान या वोल्टेज को आसानी से जोड़ सकता है और इसमें विविधता प्रकार का सुरक्षात्मक प्रयोग हो सकता है। वोल्टेज आउटपुट का प्रत्येक चरण 120V है, और समानांतर वर्तमान का कुल 120A है। चौथे चरण के वोल्टेज UX के कई कार्य हैं और इसे हर तीन वोल्टेज या सिंक्रोनाइज़्म की जाँच वोल्टेज की 4 प्रकार के लिए सेट किया जा सकता है, या वोल्टेज के किसी भी मूल्य को आउटपुट किया जा सकता है।
अल्ट्रा-पतली औद्योगिक कीबोर्ड और फोटोइलेक्ट्रिक माउस से लैस, यह साधारण पीसी की तरह कीबोर्ड या माउस के माध्यम से सभी प्रकार के संचालन को पूरा कर सकता है।
स्वतंत्र समर्पित डीसी सहायक वोल्टेज स्रोत आउटपुट से लैस, आउटपुट वोल्टेज 110V (1A), 220V (0.6a) है। इसका उपयोग रिले या सुरक्षा उपकरणों के लिए किया जा सकता है जिन्हें डीसी बिजली की आपूर्ति की आवश्यकता होती है।
यह एक कम लागत, सरल संचालन और माध्यमिक सर्किट परीक्षण के लिए विश्वसनीय प्रदर्शन उपकरण है।
2. विनिर्देश
| एसी वर्तमान स्रोत (3 * 40 ए) | |
| एकल चरण वर्तमान आउटपुट (आरएमएस) | 0-40A / चरण, सटीकता: 0.2% em 5ma |
| तीन चरण समानांतर आउटपुट (आरएमएस) | 0- 120A / तीन चरण चरण समानांतर आउटपुट में |
लंबे समय के लिए चरण वर्तमान का स्वीकार्य कार्य मूल्य (प्रभावी मूल्य) | 10:00 पूर्वाह्न |
अधिकतम उत्पादन शक्ति प्रति चरण | 400VA |
तीन चरण समानांतर वर्तमान की अधिकतम उत्पादन शक्ति | 1000VA |
ट्रिपल समानांतर वर्तमान का अधिकतम आउटपुट स्वीकार्य कार्य समय | 10 |
| आवृति सीमा | 0 - 1000Hz, सटीकता 0.01Hz |
| हार्मोनिक संख्या | 2-20 सेकंड |
चरण | 0-360 सटीकता 0.1 डिग्री है |
| डीसी वर्तमान स्रोत | |
डीसी वर्तमान आउटपुट | 0-- ± 10A / चरण, सटीकता: 0.2%, 5ma |
| एसी वोल्टेज स्रोत | |
एकल चरण वोल्टेज आउटपुट | 0 -125V / चरण, सटीकता: 0.2% v 5mv |
लाइन वोल्टेज आउटपुट | 0-250V |
चरण वोल्टेज / लाइन वोल्टेज आउटपुट शक्ति | 75VA/100VA |
आवृति सीमा | 0-1000Hz, सटीकता: 0.001Hz |
हार्मोनिक संख्या | 2-20 सेकंड |
चरण | 0-360degree, सटीकता: 0.1 डिग्री |
डीसी वोल्टेज स्रोत | |
एकल चरण वोल्टेज आउटपुट आयाम | 0- ± 150V, सटीकता: 0.2% v 5mv |
लाइन वोल्टेज का आउटपुट आयाम | 0- ± 300V |
चरण वोल्टेज / लाइन वोल्टेज आउटपुट शक्ति | 90VA/180VA |
स्विचिंग मूल्य टर्मिनल | |
स्विच इनपुट टर्मिनल | 8 |
हवाई संपर्क | 1-20 मा, 24 वी, डिवाइस का आंतरिक सक्रिय आउटपुट |
संभावित उलटफेर | निष्क्रिय संपर्क: कम प्रतिरोध शॉर्ट सर्किट सिग्नल सक्रिय संपर्क: 0-250V डीसी |
स्विच आउटपुट टर्मिनल | 4, कोई संपर्क नहीं, ब्रेकिंग क्षमता: 110V / 2A, 220V / 1a |
अन्य | |
निर्धारित समय - सीमा | 1MS-9999S, सटीकता को मापने: 1ms |
बिजली की आपूर्ति | AC220V ， 10%， 50Hz/60Hz |
3. GDJB-PC तीन चरण माध्यमिक वर्तमान इंजेक्शन परीक्षण सेट (औद्योगिक कंप्यूटर नियंत्रण संस्करण) की हार्डवेयर रचना
उच्च प्रदर्शन औद्योगिक नियंत्रण कंप्यूटर में निर्मित
डिजिटल सिग्नल प्रोसेसिंग सिस्टम
डी/ए और ए/डी रूपांतरण
उच्च परिशुद्धता रैखिक वोल्टेज और वर्तमान बिजली एम्पलीफायर
स्विच इनपुट और स्विच आउटपुट
समर्पित स्वतंत्र डीसी बिजली उत्पादन

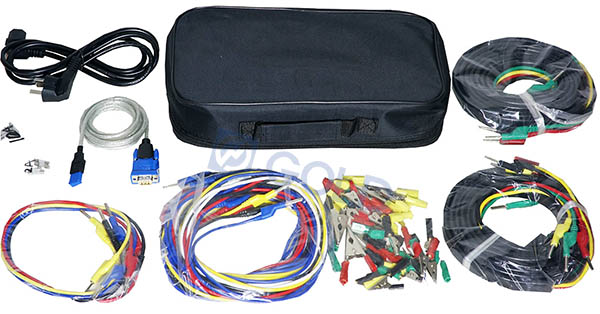

4. सहायक उपकरण
5. हमारे साथी
संपर्क करें
संपर्क व्यक्ति: क्रिस्टीन गौ
व्हाट्सएप/वीचैट: +86 15123029885
मोबाइल: +86 15123029885
ई-मेल: Gold05@hy-justriest.com
