GDJF-4 हैंडहेल्ड आंशिक डिस्चार्ज पीडी डिटेक्टर

GDJF-4 हैंडहेल्ड आंशिक डिस्चार्ज पीडी डिटेक्टर का उपयोग व्यापक रूप से पावर सिस्टम के आंशिक डिस्चार्ज डिटेक्शन में किया जाता है, जिसमें उच्च वोल्टेज स्विचगियर, रिंग नेटवर्क कैबिनेट, वोल्टेज/करंट ट्रांसफार्मर, ट्रांसफार्मर (ड्राई टाइप ट्रांसफार्मर सहित), जीआईएस, ओवरहेड लाइन और अन्य उपकरण शामिल हैं इन्सुलेशन स्टेट डिटेक्शन।
आंशिक डिस्चार्ज इंटेंसिटी डिटेक्शन और आंशिक डिस्चार्ज फ्रीक्वेंसी डिटेक्शन के माध्यम से इलेक्ट्रिकल इक्विपमेंट के डिस्चार्ज डिग्री को मापने के लिए
उपलब्धता स्थिति:
मात्रा:
  • GDJF-4

  • CHONGQING GOLD

  • 9030849000

GDJF-4

हैंडहेल्ड आंशिक डिस्चार्ज पीडी डिटेक्टर  (डिस्चार्ज पैटर्न के साथ)


आंशिक निर्वहन परीक्षक (5)

मेनफ्रेम का अगला छोर एक गैर-संपर्क अल्ट्रासोनिक सेंसर और एक अंतर्निहित TEV सेंसर से सुसज्जित है। उच्च और कम वोल्टेज स्विचगियर के आंशिक निर्वहन का पता लगाने को बाहरी सेंसर के बिना महसूस किया जा सकता है। यदि ट्रांसफार्मर, जीआईएस, ओवरहेड लाइन, केबल और अन्य उपकरणों के आंशिक निर्वहन का पता लगाना आवश्यक है, तो मेजबान के तल पर सेंसर विस्तार पोर्ट के माध्यम से संबंधित विशेष सेंसर को कनेक्ट करना केवल आवश्यक है। होस्ट स्वचालित रूप से विभिन्न सेंसर के अनुसार माप मोड को स्विच कर सकता है। इस उत्पाद से बाहरी रूप से जुड़े होने वाले सेंसर उत्पाद कॉन्फ़िगरेशन सूची में तालिका 1 के वैकल्पिक भाग को संदर्भित कर सकते हैं।

आंशिक डिस्चार्ज डिटेक्टर हैंडहेल्ड

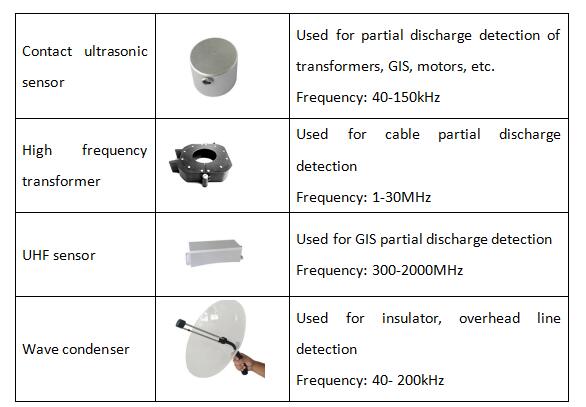

                                                               तालिका नंबर एक

आंशिक निर्वहन डिटेक्टर (4)

1. सुविधाएँ

1) लगभग सभी उच्च-वोल्टेज विद्युत उपकरणों के आंशिक डिस्चार्ज डिटेक्शन को प्राप्त करने के लिए विभिन्न सेंसर को कॉन्फ़िगर करें;

2) विभिन्न डिस्चार्ज प्रकारों के विश्लेषण का एहसास करने के लिए समय डोमेन वेवफॉर्म, पीआरपीडी, पीआरपी और अन्य डिस्चार्ज पैटर्न प्रदान करें।

3) मानवीकृत मानव-मशीन इंटरफ़ेस विभिन्न उपकरणों के डेटा प्रबंधन की सुविधा प्रदान करता है;

4) अंतर्निहित अल्ट्रासोनिक सेंसर और क्षणिक ग्राउंड वोल्टेज (इसके बाद टीवी के रूप में संदर्भित) सेंसर, जिसे ट्रांसफॉर्मर, जीआईएस, ओवरहेड लाइन्स, केबल, आदि जैसे विशेष सेंसर से जोड़ा जा सकता है;

5) गैर-घुसपैठ का पता लगाने की विधि को अपनाता है, परीक्षण प्रक्रिया के दौरान बिजली बंद करने की आवश्यकता नहीं है, अतिरिक्त उच्च वोल्टेज स्रोत को कॉन्फ़िगर करने की आवश्यकता नहीं है, यह पारंपरिक स्पंदित आंशिक डिस्चार्ज डिटेक्टर की तुलना में उपयोग करने के लिए अधिक सुविधाजनक है;

6) टेस्ट बैंडविड्थ रेंज 30kHz-2.0GHz है, जो विभिन्न आवृत्ति बैंड के सिद्धांतों का पता लगाने के लिए उपयुक्त है;


2. आवेदन


  • बिजली उत्पादन और बिजली वितरण उद्यम।

  • रेलवे प्रणाली।

  • पेट्रोकेमिकल उद्योग के लिए बिजली आपूर्ति प्रणाली।

  • एयरोस्पेस परीक्षण।

  • स्वत: पता लगाना


3. तकनीकी सूचकांक


                                     टीवी माप                                  ऐ  माप
माप सीमा

0-60 डीबीएमवी

माप सीमा

-6DBμV - 68DBμV

संकल्प

1 डीबी

संकल्प

1 डीबी

शुद्धता

± 1DB शुद्धता ± 1DB

अधिकतम नाड़ी प्रति चक्र

1400

आवृति सीमा 20-200 kHz

माप आवृत्ति बैंड

3-100MHz

                                    एए माप

                                      यूएचएफ माप

माप सीमा

-6DBμV-68DBμV

पता लगाना आवृत्ति

300-2000MHz

संकल्प

1 डीबी

माप सीमा

0-60 डीबीएमवी

शुद्धता

± 1DB

संवेदनशीलता

< 1DBM

सेंसर केंद्र आवृत्ति

40 kHz

संवेदक आवृत्ति बैंड

300-2000MHz

                                                                                        एचएफसीटी माप

संवेदक संचरण प्रतिबाधा

5MV/MA

पता लगाना आवृत्ति

1-30MHz

संवेदनशीलता

≤50pc

                                                                                                   हार्डवेयर

शंख

पेट
स्क्रीन

4.0 इंच आरजीबी एलसीडी स्क्रीन, रिज़ॉल्यूशन 800*480

नमूना सटीकता

12 बिट

सिंक्रनाइज़ेशन मोड

आंतरिक तुल्यकालन, बाह्य समन्वय

योजक

यूएसबी इंटरफ़ेस भी (चार्जर इनपुट)

3.5 मिमी स्टीरियो हेडफोन जैक

बाह्य संवेदक इनपुट इंटरफ़ेस

वाईफ़ाई

ईरफ़ोन

8 that न्यूनतम

एसडी कार्ड

मानक कॉन्फ़िगरेशन 16 जी - 64 जी

अन्तर्निहित बैटरी

3.7V/5000mAh लिथियम बैटरी

काम करने का वक्त

लगभग। 6 घंटे

अभियोक्ता

एसी 90-264V या डीसी 5 वी


आंशिक निर्वहन डिटेक्टर (2)
