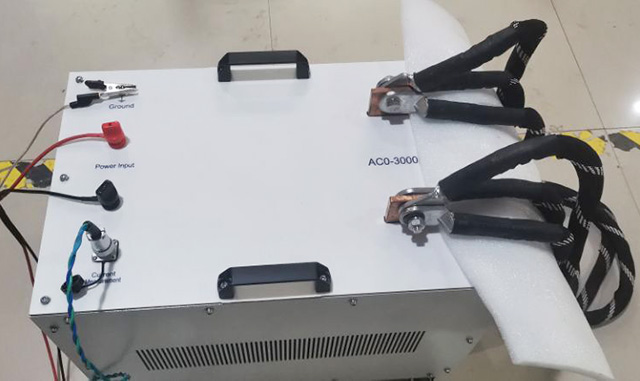

GDPCIT 500A से 15000A सर्किट ब्रेकर रखरखाव यात्रा परीक्षण प्राथमिक वर्तमान इंजेक्शन परीक्षण सेट
के अनुप्रयोग GDPCIT सर्किट ब्रेकर रखरखाव यात्रा परीक्षण प्राथमिक वर्तमान इंजेक्शन परीक्षण सेट
GDPCIT के मुख्य अनुप्रयोग और कार्य इस प्रकार हैं:
1) उच्च वर्तमान आउटपुट गलती वर्तमान को अनुकरण करने के लिए पावर लाइन के मुख्य सर्किट को इंजेक्ट किया गया। और फिर जांचें कि क्या सुरक्षा प्रणाली डिजाइन के अनुसार संचालित की जाएगी।
2) उच्च वर्तमान आउटपुट वर्तमान ट्रांसफार्मर के प्राथमिक को इंजेक्ट किया जाता है और फिर सीटी के अनुपात त्रुटि और चरण विस्थापन की जांच करने के लिए त्रुटि माप उपकरण द्वारा द्वितीयक से शामिल वर्तमान को मापता है।
3) उच्च वर्तमान आउटपुट प्राथमिक में रेटेड करंट को अनुकरण करने के लिए सर्किट ब्रेकर के मुख्य सर्किट को इंजेक्ट किया गया। और फिर तापमान वृद्धि प्रक्रिया के अनुसार सर्किट ब्रेकर की स्थिरता की जांच करें।
4) बिजली उपकरण या केबल परीक्षण में एसी उच्च वर्तमान स्रोत के रूप में माना जाता है।
तकनीकी सूचकांक
| आउटपुट करेंट | 500a से 15000a (मूल्य अलग -अलग आउटपुट वर्तमान के आधार पर अलग होगा) |
| आउटपुर क्षमता | 3kva से 40kva (कीमत विभिन्न उत्पादन क्षमता के आधार पर अलग होगी)। |
| बिजली की आपूर्ति | ग्राहकों की आवश्यकताओं के अनुसार। आम तौर पर, 2000 ए से कम वर्तमान, बिजली की आपूर्ति AC220V है। 2000a से अधिक वर्तमान, बिजली की आपूर्ति AC380V या अधिक है। |

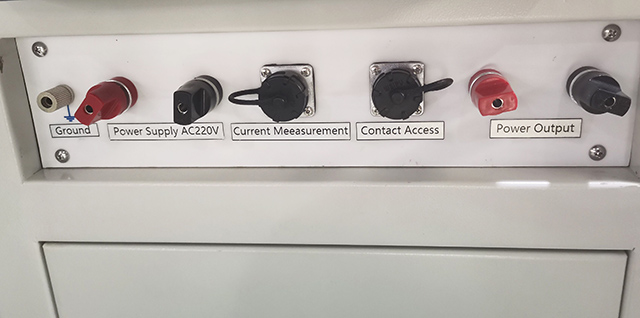

वर्तमान को वर्तमान ट्रांसफार्मर के माध्यमिक से मापा जाता है जो वर्तमान बूस्टर के आंतरिक में स्थापित होता है। डिस्प्ले यूनिट 4 और 1/2 डिजिटल वर्तमान मीटर है। अधिकतम माप त्रुटि 0.5%RDG+5D। | |
1) टेस्ट रनिंग का टाइमर संकेत एक वैकल्पिक कॉन्फ़िगरेशन है। अनुवर्ती सूची से ग्राहक की आवश्यकता के अनुसार टाइमर को अनुकूलित किया जा सकता है: 1) 4 डिजिटल टाइमर 0 ~ 9999S / 0 ~ 999.9S / 0~99.99S, सटीकता 0.5%RDG+5D। 2) 5 डिजिटल टाइमर 0 ~ 99999S / 0 ~ 9999.9S /0~999.99S, सटीकता 0.2%RDG+2D। 3) 6 डिजिटल टाइमर 0 ~ 999999S /0 ~ 99999.9S /0~99999.99S, सटीकता 0.1%RDG+1D। | |
का कर्तव्य चक्र प्राथमिक वर्तमान इंजेक्शन परीक्षण सेट
GDPCIT प्राथमिक वर्तमान इंजेक्शन परीक्षण सेट को अल्पकालिक उच्च वर्तमान इंजेक्शन एप्लिकेशन के लिए डिज़ाइन किया गया है। इसे लंबे समय तक लाइव उपकरण के काम के लिए लागू नहीं किया जाना चाहिए। GDPCIT प्राथमिक वर्तमान इंजेक्शन परीक्षण सेट का कर्तव्य चक्र परीक्षण सेट की आउटपुट पावर पर निर्भर करता है। विस्तार विवरण तालिका 1 के रूप में है।
GDPCIT प्राथमिक वर्तमान इंजेक्शन परीक्षण सेट का तालिका 1 कर्तव्य चक्र
| लोड स्थिति (रेटिंग %) | निरंतर संचालन की अधिकतम अवधि |
| 100 | 30 |
| 85 | 90 के दशक |
| 75 | 180S |
परीक्षण प्रक्रिया
1) वर्तमान इंजेक्शन परीक्षण सेट की जाँच करें। पुष्टि करें कि परीक्षण सेट की भौतिक स्थिति ठीक है।
2) नमूना सर्किट ब्रेकर से मूल केबल निकालें।
3) उच्च वर्तमान परीक्षण केबल को नमूना सर्किट ब्रेकर से कनेक्ट करें।
4) टाइम काउंटर के स्टॉप सिग्नल सर्किट से औक्स संपर्क कनेक्ट करें।
5) परीक्षण सेट की बिजली की आपूर्ति चालू करें।
6) पैनल के सर्किट ब्रेकर द्वारा उच्च वर्तमान के आउटपुट को सक्षम करें।
7) आउटपुट करंट को ऑब्जेक्ट वैल्यू में समायोजित करें और वर्तमान सुरक्षा रिले के वर्तमान मूल्य को पढ़ें।
8) परीक्षक के पैनल से सर्किट ब्रेकर द्वारा आउटपुट करंट को रोकें।
9) टाइम काउंटर और सेटअप सही स्टॉप सिग्नल को सक्षम करें।
10) वर्तमान सुरक्षा रिले को रीसेट करें।
11) पैनल में सर्किट ब्रेकर द्वारा आउटपुट करंट को सक्षम करें।
12) आउटपुट करंट को कम करें और वर्तमान सुरक्षा रिले रनबैक के वर्तमान मूल्य को पढ़ें।
