जीडीपीसीआईटी
CHONGQING GOLD
9030849000
सर्किट ब्रेकर ट्रिप टाइम टेस्ट के लिए GDPCIT प्राथमिक वर्तमान इंजेक्शन परीक्षक

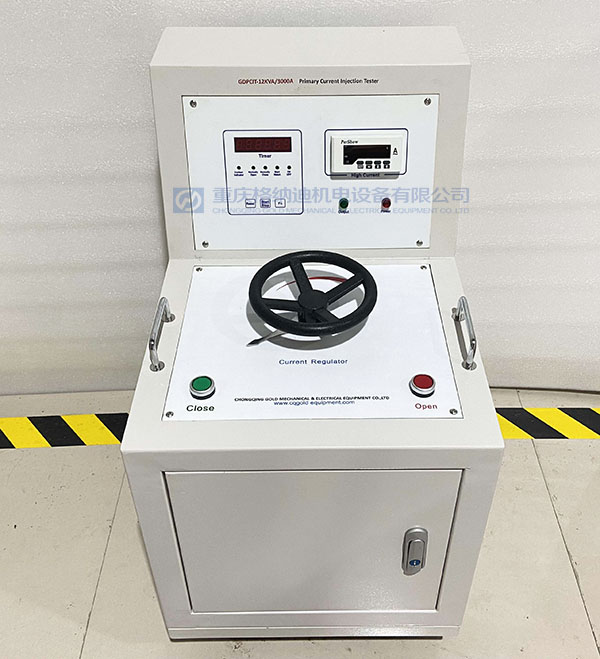

नियंत्रक

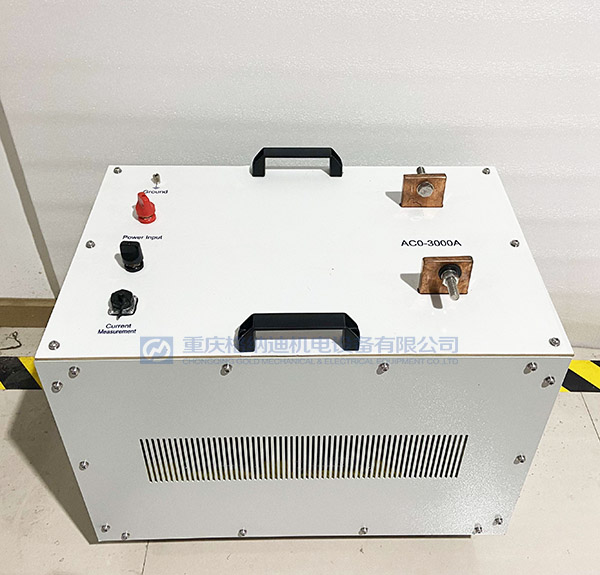

वर्तमान बूस्टर
यदि यह 2000a से कम है, तो इसे एक प्रकार में सभी के रूप में डिज़ाइन किया जाएगा।
अनुप्रयोग
GDPCIT प्राथमिक वर्तमान इंजेक्शन परीक्षक के मुख्य अनुप्रयोग और कार्य इस प्रकार हैं:
1) उच्च वर्तमान आउटपुट गलती वर्तमान को अनुकरण करने के लिए पावर लाइन के मुख्य सर्किट को इंजेक्ट किया गया। और फिर जांचें कि क्या सुरक्षा प्रणाली डिजाइन के अनुसार संचालित की जाएगी
2) उच्च वर्तमान आउटपुट वर्तमान ट्रांसफार्मर के प्राथमिक को इंजेक्ट किया जाता है और फिर सीटी के अनुपात त्रुटि और चरण विस्थापन की जांच करने के लिए त्रुटि माप उपकरण द्वारा द्वितीयक से शामिल किए गए वर्तमान को मापें
3) उच्च वर्तमान आउटपुट प्राथमिक में रेटेड करंट को अनुकरण करने के लिए सर्किट ब्रेकर के मुख्य सर्किट को इंजेक्ट किया गया। और फिर तापमान वृद्धि प्रक्रिया के अनुसार सर्किट ब्रेकर की स्थिरता की जांच करें।
4) बिजली उपकरण या केबल परीक्षण में एक उच्च वर्तमान स्रोत के रूप में माना जाता है
तकनीकी सूचकांक
| बिजली की आपूर्ति | ग्राहकों की आवश्यकताओं के अनुसार। आम तौर पर, 2000 ए से कम वर्तमान, बिजली की आपूर्ति AC220V है। 2000a से अधिक वर्तमान, बिजली की आपूर्ति AC380V या अधिक है। |
| आउटपुट करेंट | 500A-15000A |
| उत्पादन क्षमता | 2kva-40kva इसे ऊपर से आपकी आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है। |
प्रतिबाधा वोल्टेज | 8% |
सुस्त प्रवाह | 6% |
वर्तमान विरूपण | <5% |
वर्तमान को वर्तमान ट्रांसफार्मर के माध्यमिक से मापा जाता है जो वर्तमान बूस्टर के आंतरिक में स्थापित होता है। डिस्प्ले यूनिट 4 और 1/2 डिजिटल वर्तमान मीटर है। अधिकतम माप त्रुटि 0.5%RDG+5D | |
1) टेस्ट रनिंग का टाइमर संकेत एक वैकल्पिक कॉन्फ़िगरेशन है। अनुवर्ती सूची से ग्राहक की आवश्यकता के अनुसार टाइमर को अनुकूलित किया जा सकता है: 1) 4 डिजिटल टाइमर 0 ~ 9999S / 0 ~ 999.9S / 0~99.99S, सटीकता 0.5%RDG+5D 2) 5 डिजिटल टाइमर 0 ~ 99999S / 0 ~ 9999.9S /0~999.99S, सटीकता 0.2%RDG+2D 3) 6 डिजिटल टाइमर 0 ~ 999999S /0 ~ 99999.9S /0~99999.99S, सटीकता 0.1%RDG+1D कार्य तापमान: 0 ~ 40 ℃, आर्द्रता <90% | |

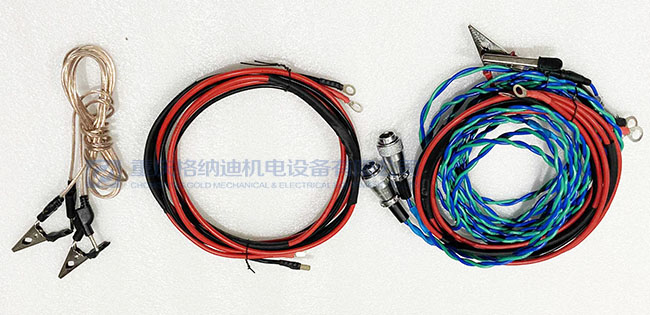

सामान
मानक सामान में उच्च वर्तमान केबल शामिल नहीं हैं। उच्च वर्तमान केबल को अलग से खरीदारी की आवश्यकता है, ग्राहक इसे स्थानीय में भी खरीद सकता है। प्रत्येक उपकरण को दो सेटों की आवश्यकता होती है।
