GDRZ-902 ट्रांसफॉर्मर SFRA SWEEP आवृत्ति प्रतिक्रिया विश्लेषक, IEC60076-18 ट्रांसफॉर्मर वाइंडिंग विरूपण परीक्षक

GDRZ-902 ट्रांसफॉर्मर SFRA SWEEP FREECISE REPONSE ANALYZER, IEC60076-18 ट्रांसफॉर्मर वाइंडिंग डिफॉर्मेशन टेस्टर एक उच्च-सटीक उपकरण है जो विशेष रूप से हमारी कंपनी द्वारा पावर ट्रांसफार्मर (तीन-चरण या एकल-चरण) कारखाने के लिए विकसित किया गया है, गलती और मापन में घुमावदार विकृति का मापन। हैंडओवर टेस्ट।
उपलब्धता स्थिति:
मात्रा:
  • GDRZ-902

  • GOLD

  • 9030849000

GDRZ-902

ट्रांसफार्मर SFRA स्वीप आवृत्ति प्रतिक्रिया विश्लेषक, IEC60076-18 ट्रांसफार्मर वाइंडिंग विरूपण परीक्षक

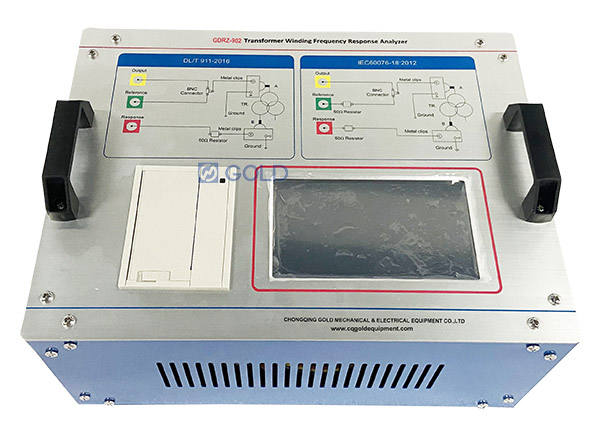

ट्रांसफार्मर SFRA

मुख्य परीक्षण आइटम

1. व्यापक आवृत्ति विधि के विभिन्न मानकों के आधार पर घुमावदार विरूपण परीक्षण;

2. यह ट्रांसफार्मर के प्रत्येक घुमावदार के चरण आवृत्ति वक्र और आयाम आवृत्ति वक्र को माप सकता है;

3. यह निश्चित आवृत्ति पर ट्रांसफार्मर वाइंडिंग के चरण और आयाम के चक्रीय रूप से परीक्षण कर सकता है;

4. IEC60076-18 के आधार पर ट्रांसफार्मर आयाम-आवृत्ति वक्र का विश्लेषण करें;

लाभ

  • GDRZ-902 ट्रांसफॉर्मर SFRA SWEEP आवृत्ति प्रतिक्रिया विश्लेषक, IEC60076-18 ट्रांसफॉर्मर वाइंडिंग विरूपण परीक्षक नमूना, प्रसंस्करण और आउटपुट के लिए मुख्य नियंत्रण के रूप में एआरएम प्रोसेसर का उपयोग करता है।

  • पूर्ण बैठक IEC60076-18।

  • इसकी मुख्य विशेषताएं रंग टच स्क्रीन डिस्प्ले, अंग्रेजी मेनू प्रॉम्प्ट, सरल ऑपरेशन, हाई-स्पीड थर्मल प्रिंटर से लैस हैं, जो स्टोरेज फ़ंक्शन के साथ डिज़ाइन किए गए हैं, डेटा स्टोरेज और प्रिंटिंग के लिए सुविधाजनक हैं;

  • डेटा प्रबंधन सॉफ़्टवेयर के साथ, सहेजे गए डेटा को USB के माध्यम से कंप्यूटर (होस्ट कंप्यूटर) में स्थानांतरित कर दिया जाता है, जैसे कि परीक्षण संचालित करने के लिए मेजबान कंप्यूटर के माध्यम से बचत, मुद्रण, खाली करने, या सीधे कई संचालन के लिए, सहेजा गया फ़ाइल प्रारूप शब्द है या एक्सेल फ़ाइल प्रारूप।

  • उपकरण आकार में छोटा है, वजन में प्रकाश, ले जाने में आसान है, और साइट पर उपयोग करने के लिए बेहद सुविधाजनक है, परीक्षकों की श्रम तीव्रता को कम करता है और कार्य दक्षता में सुधार करता है।

  • अंतर्निहित गैर-ड्रॉपआउट मेमोरी, घुमावदार विरूपण को 40 समूहों के लिए बचाया जा सकता है;

तकनीकी सूचकांक

घुमावदार विरूपण को मापने के लिए व्यापक आवृत्ति विधि

स्कैन आवृत्ति सीमा

10Hz-1MHz (DLT911-2016 0.5kHz अंतराल रैखिक स्कैन)

20Hz-2MHz (GB/T-1094.18 IEC60076-18: 2012 सेगमेंटेड स्कैनिंग)

10Hz-10MHz (GB/T-1094.18 IEC60076-18: 2012 सेगमेंटेड स्कैनिंग)

1kHz -1000kHz_1.0 (रैखिक स्कैन 1kHz अंतराल पीसी साइड उपलब्ध)

1kHz -1000kHz_0.5 (पीसी के लिए रैखिक स्कैन 0.5kHz अंतराल avaiable)

1kHz -2000kHz_1.0 (पीसी के लिए रैखिक स्कैन 1kHz अंतराल उपलब्ध)

1kHz -2000kHz_0.5 (पीसी के लिए रैखिक स्कैन 0.5kHz अंतराल उपलब्ध)

100Hz-1000k (खंडित स्कैन पीसी उपलब्ध 1441 अंक):

100Hz-1kHz 5Hz अंतराल 180 अंक

1kHz-10kHz 50Hz अंतराल 180 अंक

10kHz-100kHz 500Hz अंतराल 180 अंक

100kHz-1000kHz 1kHz अंतराल 901 अंक

100Hz-2000k (खंडित स्कैन पीसी उपलब्ध 2441 अंक):

100Hz-1kHz 5Hz अंतराल 180 अंक

1kHz-10kHz 50Hz अंतराल 180 अंक

10kHz-100kHz 500Hz अंतराल 180 अंक

100kHz-1000kHz 1kHz अंतराल 900 अंक

1000kHz-2000kHz 1kHz अंतराल 1001  अंक

आयाम माप सीमा

(-100DB) - (+20DB)

आयाम माप सटीकता

(-40db) - (+20db) 0.2db

(-60db)-(-40db) 0.5db

(-80db)-(-60db) 1.0db

कोण माप सीमा

(-180 °)-(+180 °) (10Hz-2MHz)

स्कैन आवृत्ति सटीकता

0.01% से कम

सिग्नल इनपुट प्रतिबाधा

1m ω से अधिक (DLT911-2016)।

50 ((GB/T-1094.18 IEC60076-18: 2012)

सिग्नल आउटपुट प्रतिबाधा

50 ω

समान चरण परीक्षण पुनरावृत्ति दर

99.5%

बिजली की आपूर्ति 220V, 10%, 50/60Hz (समर्थन अनुकूलित)
शुद्ध वजन 10 किग्रा से कम

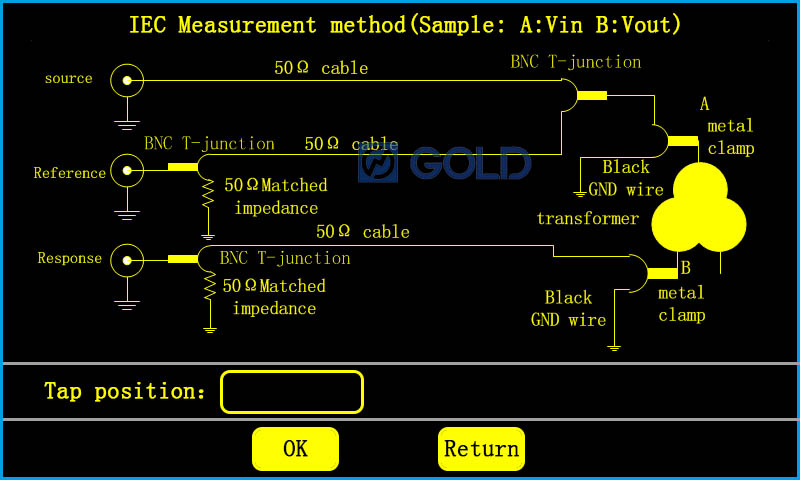

IEC60076-18 के अनुसार वायरिंग आरेख

IEC60076-18

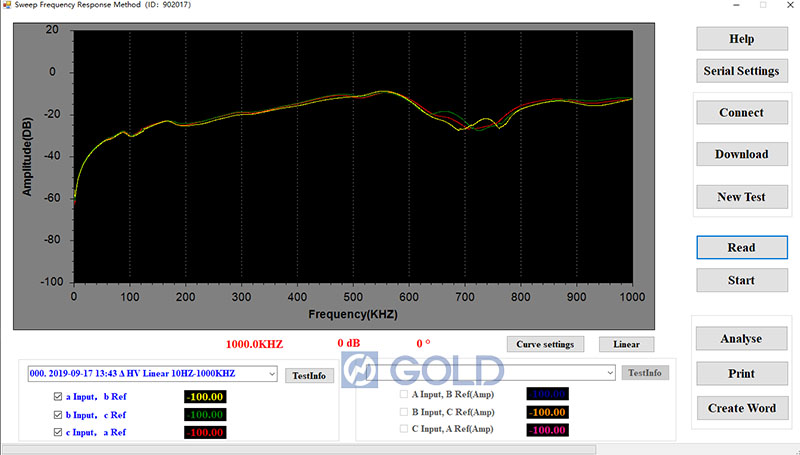

कंप्यूटर द्वारा परीक्षण परिणाम दिखाता है

ट्रांसफार्मर स्वीप आवृत्ति प्रतिक्रिया विश्लेषक

बिल्ड-इन माइक्रो प्रिंटर द्वारा वक्र प्रिंट करें

एसएफआरए (15)
