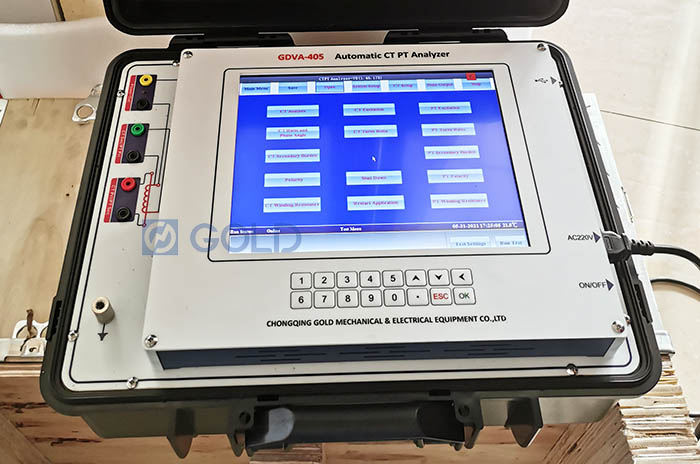

GDVA-405
CHONGQING GOLD
IEC61869 CT PT विश्लेषक विश्लेषण के लिए वर्तमान ट्रांसफार्मर और संभावित ट्रांसफार्मर की उत्तेजना विशेषता
सीटी पीटी परीक्षण क्यों करते हैं?
वर्तमान और वोल्टेज ट्रांसफार्मर पावर सिस्टम का एक बहुत महत्वपूर्ण हिस्सा हैं। यह बिजली प्रणाली में विभिन्न सुरक्षा, नियंत्रण और माप प्रणालियों के लिए वर्तमान और वोल्टेज मूल्यों को उपयुक्त संकेतों में परिवर्तित कर सकता है। वर्तमान और वोल्टेज ट्रांसफार्मर परीक्षण आंतों के सेंसर के प्रदर्शन और सटीकता और इसके आंतरिक विद्युत इन्सुलेशन प्रदर्शन के निरीक्षण का परीक्षण करने की एक विधि है।
वर्तमान और वोल्टेज ट्रांसफार्मर का मुख्य उद्देश्य वर्तमान और वोल्टेज ट्रांसफार्मर के आउटपुट सिग्नल की सटीकता और विश्वसनीयता सुनिश्चित करना है, और यह सुनिश्चित करना है कि बिजली प्रणाली में प्रत्येक विभाग सही तरीके से संचालित कर सकता है और बिजली प्रणाली की गुणवत्ता और सुरक्षा सुनिश्चित कर सकता है।
तकनीकी विशेषताओं:
उच्च परीक्षण सटीकता, विशिष्ट मूल्य तक पहुंच सकते हैं 0.02%।
साधन उन्नत डीसी विधि सिद्धांत को अपनाता है और है तेजी से उत्तेजना विशेषता परीक्षण गति.
GDVA-405 CT Pt विश्लेषक के पास है नेमप्लेट अनुमान फ़ंक्शन। लापता नेमप्लेट के साथ सीटी और पीटी के लिए, साधन स्वचालित रूप से टर्न अनुपात, वर्ग, एएलएफ और रेटेड बोझ प्रदान करेगा।
औद्योगिक कंप्यूटर में निर्मित, जो एक एम्बेडेड XPE सिस्टम से लैस है और सिस्टम के C ड्राइव के लिए सेल्फ रिकवरी सुरक्षा प्रदान करता है, प्रभावी रूप से सॉफ्टवेयर सिस्टम विफलताओं और वायरस के हमलों से बचता है।
चलाने में आसान, सभी परीक्षण आइटम स्वचालित रूप से एक बार में पूरा हो जाते हैं, उपयोगकर्ताओं के लिए परीक्षण समय को कम करना।
केवल एक छोटे से वोल्टेज और पावर आउटपुट की आवश्यकता होती है, ए के साथ छोटे आकार और हल्के वजन (शुद्ध वजन लगभग 13 किग्रा)। ले जाने और परिवहन में आसान, ऑन-साइट परीक्षण के लिए बहुत अनुकूल।
12.1 इंच की बड़ी रंग स्क्रीन डिस्प्ले, पूर्ण अंग्रेजी रंग ग्राफिक इंटरफ़ेस, मानव-मशीन एक्सचेंज के लिए सुविधाजनक।
साथ मजबूत डेटा प्रबंधन क्षमता, परीक्षण के परिणामों को सीधे मशीन पर एक्सेल रिपोर्ट में उत्पन्न किया जा सकता है और इसे सीधे देखा और मुद्रित किया जा सकता है। इंस्ट्रूमेंट आंतरिक रूप से 5000 से अधिक टेस्ट रिपोर्ट स्टोर कर सकता है। परीक्षण के परिणामों को USB ड्राइव से निर्यात किया जा सकता है, जो बहुत सुविधाजनक है।
तकनीकी सूचकांक:
1. परीक्षण मानक: IEC60044-1, IEC60044-6, IEC60044-2, IEC60044-5, IEC61869, C57.13
2। बिजली की आपूर्ति: AC220V, 10%, 50/60Hz ± 10%(समर्थन अनुकूलित)।
3. वोल्टेज आउटपुट: 0.1-180V (एसी)।
4. वर्तमान आउटपुट: 0.001-5 ए (आरएमएस)।
5। पावर आउटपुट: 500va।
6। अधिकतम। घुटने वोल्टेज माप: 60kv
वर्तमान माप | श्रेणी: 0-10A (स्वचालित रूप से बदलें 0.1/0.4/2/10a में रेंज)। त्रुटि: <± 0.1%+0.01%एफएस। |
| वोल्टेज माप | श्रेणी: 0-200V (स्वचालित रूप से 1V/10V/70V/200V में रेंज बदलें)। त्रुटि: <± 0.1%+0.01%एफएस। |
| अनुपात माप सीमा को बदल देता है | 1 ~ 35000 1 ~ 2000, त्रुटि <0.05% 2000 ~ 5000, त्रुटि <0.1% 5000 ~ 35000, त्रुटि <0.2% |
| चरण माप | गलती: ± 2min; संकल्प: 0.01min |
| घुमावदार प्रतिरोध माप | श्रेणी: 0-8K and (स्वचालित रूप से रेंज IN2OHM/20OHM/80OHM/800OHM/8KOHM)। त्रुटि: <0.2%RDG+0.02%FS। अधिकतम संकल्प: 0.1m and |
| तापमान माप | -50-100 सेल्सियस डिग्री; त्रुटि <3 सेल्सियस डिग्री |
| सीटी माध्यमिक बोझ | श्रेणी: 0-80KOHM (स्वचालित रूप से 800OHM/8KOHM/80kohm में रेंज बदलें)। त्रुटि: <0.2%RDG+0.02%FS। अधिकतम संकल्प: 0.1OHM |
| पीटी अनुपात माप सीमा | 1-35000, 1-10000 त्रुटि <0.1%, 10000-35000 त्रुटि <0.2% |
| पीटी अनुपात माप त्रुटि | विशिष्ट त्रुटि <0.05%, अधिकतम त्रुटि <0.1% पीटी बूस्टर तुलनित्र (वैकल्पिक) से लैस, सटीकता 0.05%तक पहुंच सकती है। |

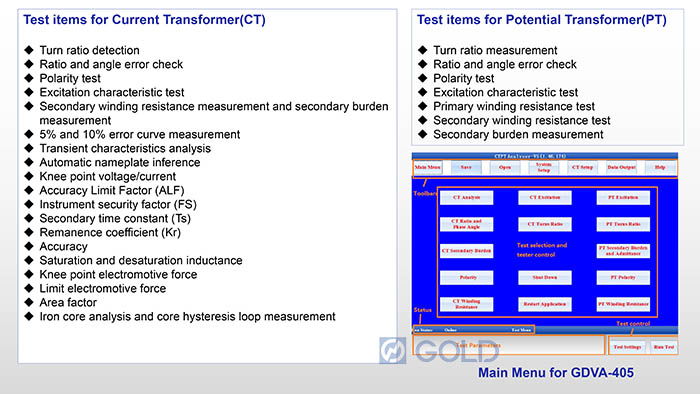

GDVA-405 IEC61869 CT PT विश्लेषक के लिए मुख्य परीक्षण आइटम:
