VLF-60KV
CHONGQING GOLD
9031809090

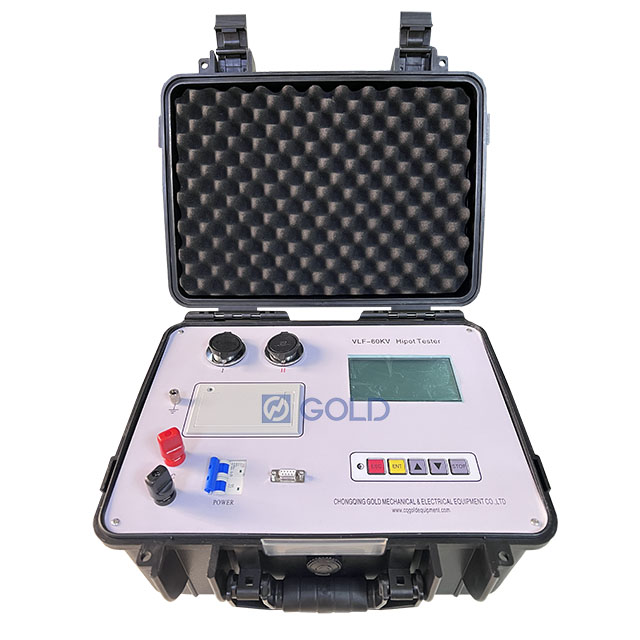

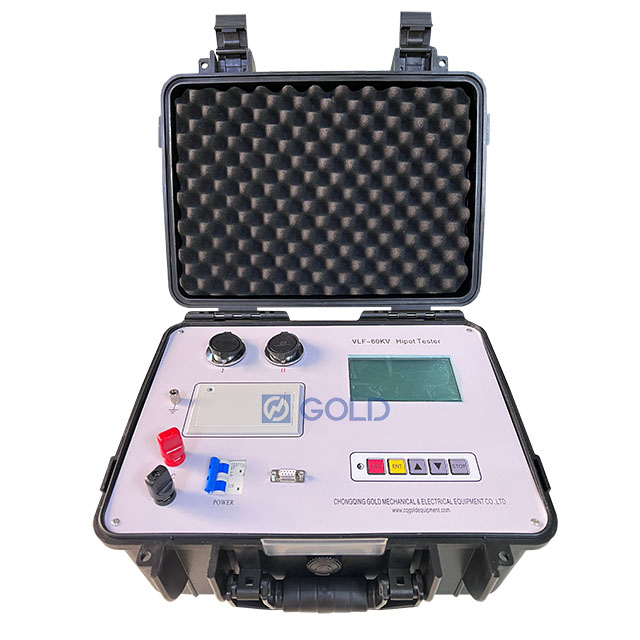

अल्ट्रा-लो फ़्रीक्वेंसी हाई वोल्टेज 60kv VLF केबल टेस्टिंग उपकरण
1. विनिर्देश
| नमूना | रेटेड वोल्टेज | भार क्षमता | फ्यूज | वज़न | आवेदन |
| VLF-60KV | 60kv (चोटी) | 0.1Hz, .50.5µf 0.05Hz, .01.0µf 0.02Hz, .52.5 andf 0.01Hz, ≤5.0µf | 25 ए | नियंत्रण: 6kg एचवी टैंक I: 30kg एचवी टैंक II: 50 किग्रा | 25kv और केबल के नीचे, जनरेटर |
| अकेले एचवी टैंक का उपयोग करें | 30kv (चोटी) | 0.1Hz, .11.1 ।F 0.05Hz, .22.2 .f 0.02Hz, ≤5.5µf 0.01Hz, .111.0µf | 10kv और केबल के नीचे, जनरेटर |
2. मुख्य विशेषताएं
वर्तमान और वोल्टेज का डेटा सीधे उच्च दबाव वाले पक्ष के नमूने के माध्यम से प्राप्त किया जाता है और यह सही और सटीक है।
अधिक वोल्टता से संरक्षण।
अति-वर्तमान सुरक्षा।

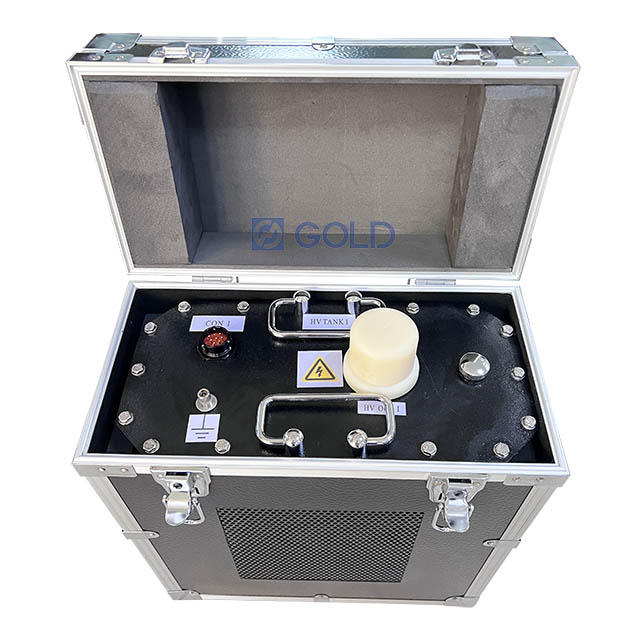

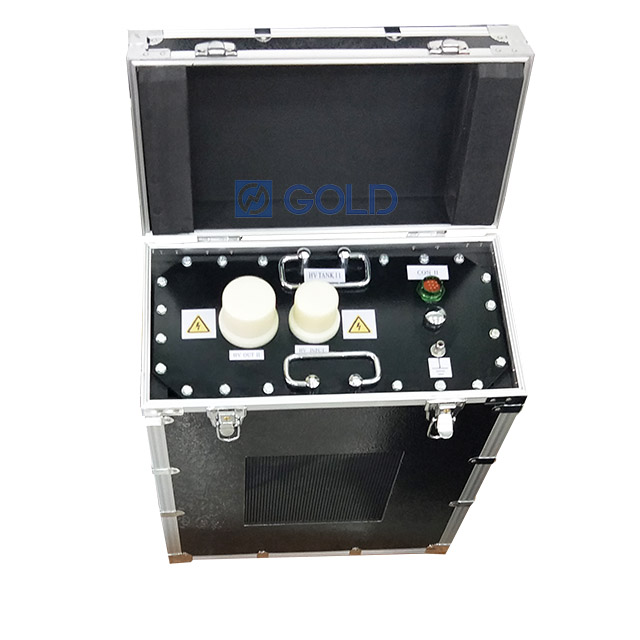

एचवी टैंक में उच्च-वोल्टेज आउटपुट सुरक्षा रोकनेवाला डिजाइन और इसके बाहर के प्रतिरोधक के बाहर अतिरिक्त की आवश्यकता नहीं है।
उच्च और निम्न वोल्टेज के बंद लूप नकारात्मक प्रतिक्रिया नियंत्रण सर्किट।
3. परीक्षण के लिए उपयुक्त उत्पादों का चयन कैसे करें

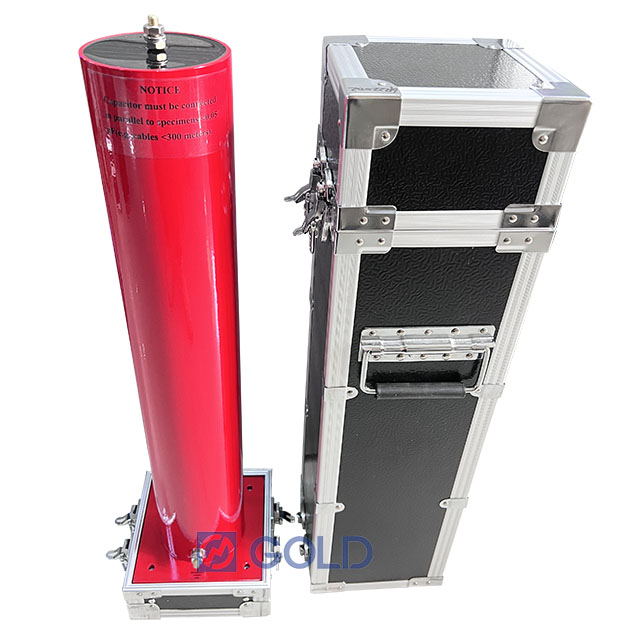

कृपया सुनिश्चित करें कि परीक्षण उत्पादों की समाई उपकरण रेटेड कैपेसिटेंस से नीचे है। यदि परीक्षण उत्पादों की समाई बहुत कम है, तो तरंग प्रभाव होगा और जब यह 0.05 sitfforef से नीचे का उपकरण सामान्य रूप से आउटपुट नहीं कर सकता है। सहायक आउटपुट के समानांतर 0.05 andf संधारित्र। नीचे आपके संदर्भ के लिए कुछ साधन की समाई है।
विभिन्न जनरेटर की एकल अपेक्षाकृत बिजली क्षमता
| ऊष्मा विद्युत | पनबिजली | ||||||
जनरेटर समाई (MW) | 200 | 300 | 600 | 85 | 125-150 | 300 | 400 |
| एकल अपेक्षाकृत शक्ति क्षमता () एफ) | 0.2-0.25 | 0.18-0.26 | 0.31-0.34 | 0.69 | 1.8-1.9 | 1.7-2.5 | 2.0-2.5 |
सिंगल-कोर XLPE इंसुलेटेड केबल (kf/किमी) की पावर कैपेसिटेंस
| क्षमता µf/किमी | ||||||||||||
| वोल्टेज (kv) | 10 | 0.15 | 0.17 | 0.18 | 0.19 | 0.21 | 0.24 | 0.26 | 0.28 | 0.32 | 0.38 | - |
| 35 | - | - | - | 0.11 | 0.12 | 0.13 | 0.14 | 0.15 | 0.16 | 0.17 | 0.19 | |
| संकर अनुभागीय क्षेत्र (एमएम2 ) | 16 | 25 | 35 | 50 | 70 | 95 | 120 | 150 | 185 | 240 | 270 | |

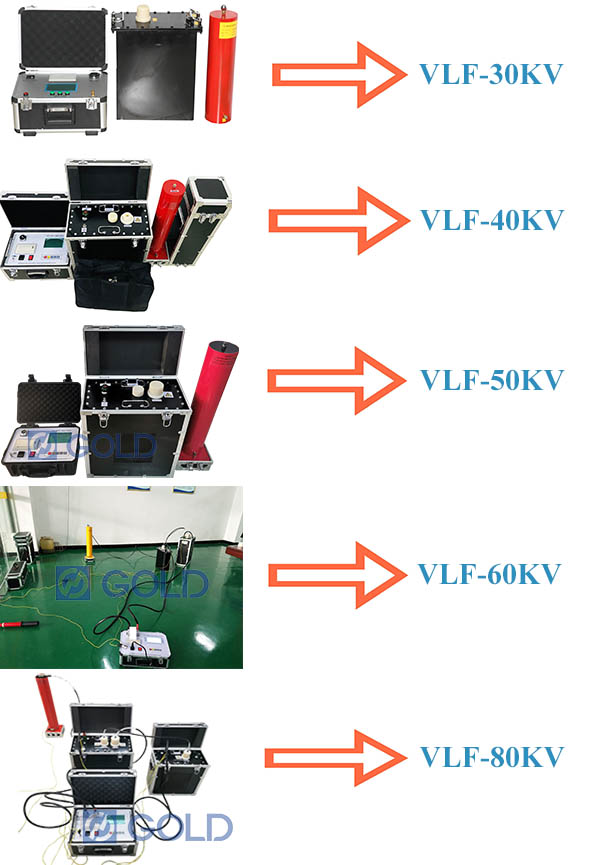

4. पसंद के लिए अलग रेटेड वोल्टेज
5. हमारे साथी
