वीएलएफ
CHONGQING GOLD
9030849000

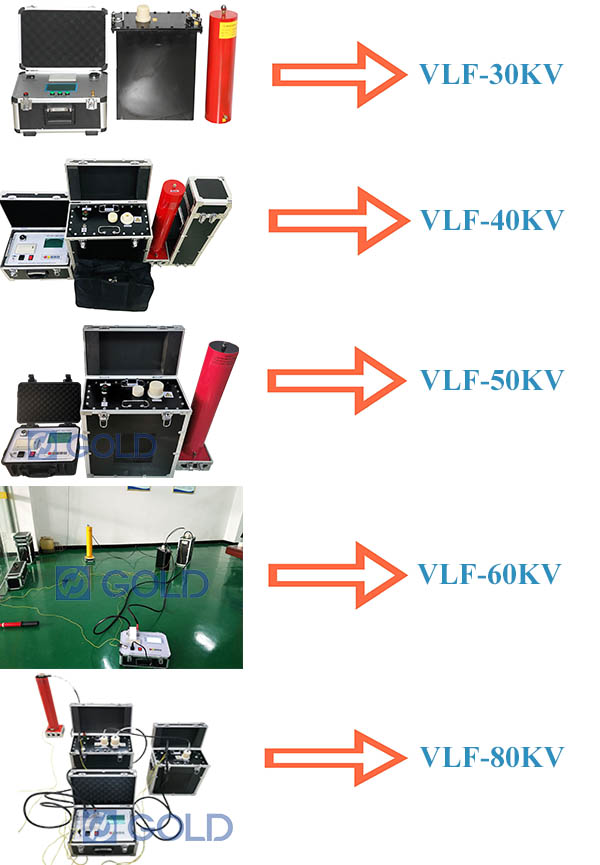

वीएलएफ शृंखला
0.02Hz 30kV, 50kV, 60kV, 80kV पावर केबल बहुत कम आवृत्ति VLF AC हिपोट परीक्षक

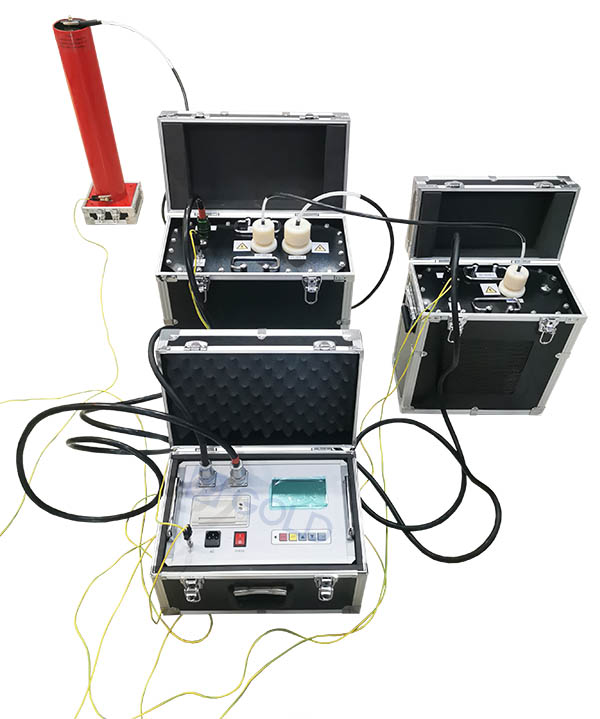

VLF-80KV AC हिपोट परीक्षक
VLF-40KV AC हिपोट परीक्षक
परिचय
वीएलएफ हिपॉट परीक्षक के लिए डिज़ाइन और निर्मित किया गया है विद्युत उपकरण बहुत कम आवृत्ति वोल्टेज परीक्षण का सामना करना।
बहुत कम आवृत्ति वोल्टेज परीक्षण का सामना करना अनिवार्य रूप से वोल्टेज परीक्षण का सामना करने वाली बिजली आवृत्ति का एक विकल्प है। यह वोल्टेज परीक्षक का सामना करने वाली पावर फ्रीक्वेंसी की तुलना में बहुत छोटा, हल्का और पोर्टेबल है। यह घर और विदेश में साबित होता है कि 0.1Hz अल्ट्रा-लो फ़्रीक्वेंसी वोल्टेज टेस्ट का सामना करना पावर फ्रीक्वेंसी वोल्टेज टेस्ट को बदल सकता है।
इसे 10kV, 35kV, 300MW थर्मल पावर मशीन, 10kV, 35kV पावर ट्रांसफार्मर, पावर केबल और अन्य इलेक्ट्रिकल उपकरण के लिए लागू किया जा सकता है
Sपिक्विकेशन
अधिकतम वोल्टेज आउटपुट: निम्नलिखित तालिका का संदर्भ लें;
आउटपुट आवृत्ति: 0.1Hz, 0.05Hz, 0.02Hz, 0.01Hz;
मापन सटीकता: 2.5%;
सकारात्मक और नकारात्मक वोल्टेज शिखर त्रुटियां <2.5%RDG+0.3%FS;
वोल्टेज वेव फॉर्म विरूपण: <3%;
इन्सुलेशन प्रतिरोध माप त्रुटि: <2.5%;
रिसाव वर्तमान माप त्रुटि: <2.5%;
बिजली की आपूर्ति: AC220V ± 10%, 50Hz/60Hz;
पर्यावरण का तापमान: 0 ~ 50 डिग्री सेल्सियस;
आर्द्रता:%85%आरएच;
| नमूना | रेटेड वोल्टेज | भार वहन क्षमता | पावर फ्यूज |
| VLF-30KV | 30kv | 0.1 हर्ट्ज, .01.0µf 0.05 हर्ट्ज, ≤2.0 andf 0.02 हर्ट्ज, ≤ 5.0 andf 0.01 हर्ट्ज, .010.0µf | 10:00 पूर्वाह्न |
| VLF-50KV | 50kv | 0.1 हर्ट्ज, .40.4µf 0.05 हर्ट्ज, .80.8 afterf 0.02 हर्ट्ज, ≤ 2.0µf 0.01 हर्ट्ज, .04.0µf | 15 ए |
| VLF-60KV | 60kv | 0.1 हर्ट्ज, .40.4µf 0.05 हर्ट्ज, .80.8 afterf 0.02 हर्ट्ज, ≤ 2.0µf 0.01 हर्ट्ज, .04.0µf | 20 ए |
| VLF-80KV | 80kv | 0.1Hz, .30.35µf 0.05Hz, .70.7 afterf 0.02Hz, .71.75µf 0.01Hz, ≤3.5µf | 25 ए |
चेतावनी
10KV केबल टेस्ट को ले जाने पर, एक-चरण परीक्षण दृढ़ता से सुझाव दिया गया है। वोल्टेज 18kV होगा और आवृत्ति 0.1Hz (अनुशंसा), 0.05Hz (अनुशंसा), 0.02h (बूस्ट प्रक्रिया धीमी है), 0.01Hz (बूस्ट प्रक्रिया बहुत धीमी है, 10-40 मिनट, केबल के लिए उपयुक्त है। 10 किलोमीटर से अधिक)। मैनुअल उल्लेखित लोड क्षमता सैद्धांतिक मूल्य है, दृश्य 10kV केबल की लंबाई 3-20 किमी तक पहुंच सकती है।
35kV केबल टेस्ट को ले जाने पर, एक-चरण परीक्षण दृढ़ता से सुझाव दिया गया है। वोल्टेज 60kv (सामान्य आवश्यकताओं) -78kV (आवश्यक नियमों के अनुसार) पर सेट है और आवृत्ति 0.1Hz (अनुशंसा), 0.05Hz (अनुशंसा), 0.02Hz (बूस्ट प्रक्रिया धीमी है) और 0.01Hz (0.01Hz (0.02Hz (अनुशंसा) पर सेट है ( बूस्ट प्रक्रिया बहुत धीमी है, 10-40 मिनट, 10 किलोमीटर से अधिक के केबलों के लिए उपयुक्त है)। मैनुअल उल्लिखित लोड क्षमता सैद्धांतिक मूल्य है, दृश्य 35kV केबल की लंबाई 3-15 किमी तक पहुंच सकती है।
विशेषताएँ
वर्तमान, वोल्टेज का आंकड़ा और वेव फॉर्म को सीधे उच्च वोल्टेज साइड में सैंपल किया जा सकता है, इसलिए डेटा वास्तविक और सटीक है;
ओवर-वोल्टेज प्रोटेक्शन: यदि आउटपुट वोल्टेज की सेट सीमा से अधिक है, तो इंस्ट्रूमेंट खुद को बचाने के लिए बंद हो जाएगा; सक्रियण का समय 15ms से कम है;
से अधिक वर्तमान संरक्षण: यह डिजाइन में उच्च-निम्न वोल्टेज दोहरी सुरक्षा है, उच्च वोल्टेज पक्ष में सेट मूल्य के अनुसार सटीक शट-डाउन संरक्षण किया जा सकता है; यदि कम वोल्टेज पक्ष पर वर्तमान रेटेड करंट से अधिक है, तो इंस्ट्रूमेंट शट-डाउन सुरक्षा लेगा, सक्रियता का समय दोनों 15ms से कम हैं;
एक उच्च वोल्टेज आउटपुट सुरक्षात्मक रोकनेवाला डिजाइन में वोल्टेज बूस्ट बॉडी में प्रदान किया जाता है और यह बाहर जुड़े अतिरिक्त सुरक्षात्मक अवरोधक की आवश्यकता को समाप्त करता है;
उच्च और कम वोल्टेज बंद-लूप नकारात्मक प्रतिक्रिया नियंत्रण सर्किट के परिणामस्वरूप, कैपेसिटिव वृद्धि प्रभाव के बिना आउटपुट;
उच्च-वोल्टेज कंट्रोल पार्ट इनोवेटिव लाइट कंट्रोल एचवी स्विचिंग यूनिट को अपनाता है, नियंत्रण सटीक, सुरक्षित और विश्वसनीय है;
रंग मैन-मशीन इंटरफ़ेस टच कंट्रोल प्लस के साथ मॉड्यूलर सॉफ्टवेयर ऑपरेटिंग सिस्टम, सटीक और सहज ज्ञान युक्त;

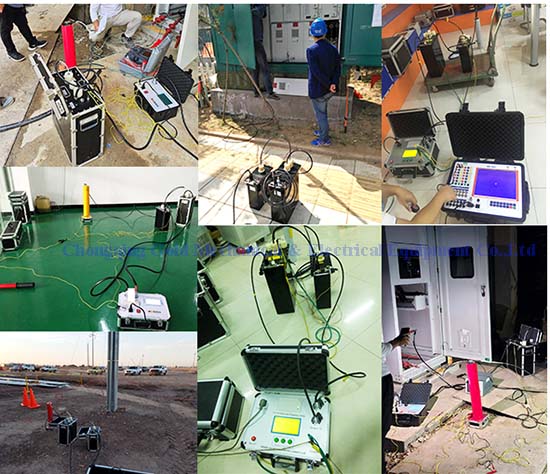

कार्य क्षेत्र

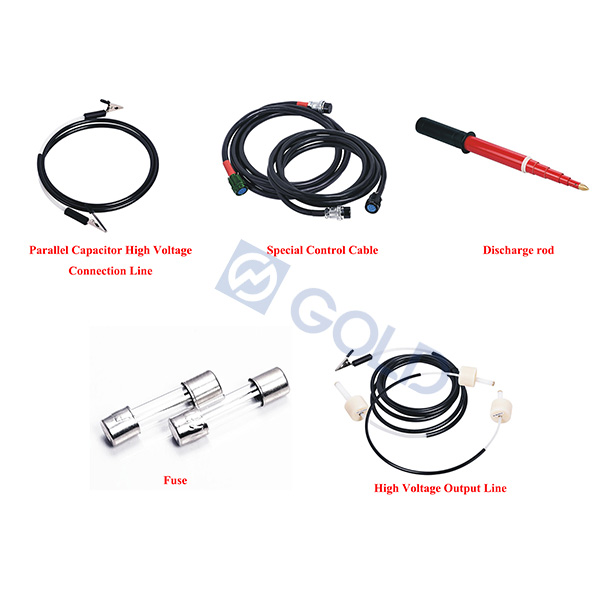

सामान
हमारे सहयोगियों
संपर्क करें
संपर्क व्यक्ति: क्रिस्टीन गौ
मोबाइल/वीचैट: +86 15123029885
व्हाट्सएप: +86 15123029885
ई-मेल: Gold05@hy-justriest.com
