GDXZ चर आवृत्ति श्रृंखला AC गुंजयमान परीक्षण प्रणाली

GDXZ

परिवर्तनीय आवृत्ति श्रृंखला एसी गुंजयमान परीक्षण प्रणाली

चर आवृत्ति श्रृंखला एसी गुंजयमान परीक्षण प्रणाली क्या है?

चर आवृत्ति श्रृंखला एसी गुंजयमान परीक्षण प्रणाली मुख्य रूप से चर आवृत्ति नियंत्रण बिजली की आपूर्ति, उत्तेजना ट्रांसफार्मर, उच्च वोल्टेज रिएक्टर, उच्च वोल्टेज डिवाइडर और इतने पर से बना है। चर आवृत्ति श्रृंखला एसी गुंजयमान परीक्षण प्रणाली श्रृंखला अनुनाद के सिद्धांत का उपयोग करती है, श्रृंखला अनुनाद सर्किट को उत्तेजित करने के लिए उत्तेजना ट्रांसफार्मर का उपयोग करती है, आवृत्ति रूपांतरण नियंत्रक की आउटपुट आवृत्ति को समायोजित करती है, और लूप इंडक्शन एल और टेस्ट प्रोडक्ट सी प्रतिध्वनित करता है , और अनुनाद वोल्टेज परीक्षण उत्पाद में जोड़ा गया वोल्टेज है।

चर आवृत्ति श्रृंखला एसी गुंजयमान परीक्षण प्रणाली का उपयोग व्यापक रूप से इलेक्ट्रिक पावर, धातुकर्म, पेट्रोलियम, रासायनिक और अन्य उद्योगों में किया जाता है, और यह बड़ी क्षमता, उच्च-वोल्टेज कैपेसिटिव परीक्षण नमूनों के हैंडओवर और निवारक परीक्षण के लिए उपयुक्त है।

परीक्षण वोल्टेज (केवी) और क्षमता (केवीए) को परीक्षण ऑब्जेक्ट या ग्राहक की आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है।

परीक्षण वस्तु और परीक्षण आवश्यकताएं (जैसे: 216KVA/216KV)

1) 220kV GIS के वोल्टेज परीक्षण का सामना करें, परीक्षण आवृत्ति 30-300Hz है, परीक्षण वोल्टेज 216kV से अधिक नहीं है, और परीक्षण का समय 1min है।

2) एसी 35kV स्विच का वोल्टेज परीक्षण, परीक्षण आवृत्ति 30-300Hz है, परीक्षण वोल्टेज 95kV से अधिक नहीं है, और परीक्षण समय 1min है।

3) 35KV/300MM2 केबल 1 किमी एसी एसी वोल्टेज टेस्ट, कैपेसिटेंस, 0.1945UF, टेस्ट फ्रीक्वेंसी 30-300Hz है, टेस्ट वोल्टेज 52KV है, टेस्ट टाइम 5min है।

4) 10KV/300MM2 केबल 2.5 किमी एसी वोल्टेज टेस्ट, कैपेसिटेंस .90.94UF, टेस्ट फ्रीक्वेंसी 30-300Hz, टेस्ट वोल्टेज 22KV, टेस्ट टाइम 5min।

5) 110KV/63000KVA ट्रांसफार्मर पूरी तरह से अछूता एसी को वोल्टेज परीक्षण, कैपेसिटेंस .0.02UF, परीक्षण आवृत्ति 45-65Hz, परीक्षण वोल्टेज 160KV, परीक्षण समय 1min।

6) 110kV/630mm2 केबल 0.1 किमी, कैपेसिटेंस of0.0201UF, टेस्ट फ़्रीक्वेंसी 30-300Hz, टेस्ट वोल्टेज 128KV, टेस्ट टाइम 60min का AC झिलमिलाहट वोल्टेज परीक्षण।

मुख्य तकनीकी सूचकांक और कार्य  (जैसे: २१६ kva/२१६ kv)

• रेटेड क्षमता: 216kva;

• इनपुट पावर: सिंगल फेज 220 या थ्री-फेज 380V, 50Hz;

• रेटेड वोल्टेज: 36kV; 72kV; 216kv

• रेटेड करंट: 6 ए; 3 ए; 1 ए

• काम करने की आवृत्ति: 30-300Hz;

• आउटपुट वेवफॉर्म: साइन वेव

• वेवफॉर्म विरूपण दर: आउटपुट वोल्टेज वेवफॉर्म विरूपण दर, 1%;

• काम का समय: रेटेड लोड के तहत निरंतर 60min की अनुमति दें; 1 मिनट के लिए ओवर-वोल्टेज 1.1 बार;

• तापमान में वृद्धि: रेटेड लोड के तहत निरंतर संचालन के 60 मिनट के बाद, तापमान वृद्धि is65k है;

• गुणवत्ता कारक: डिवाइस स्वयं Q−30 (f = 45Hz);

• संरक्षण फ़ंक्शन: परीक्षण किए गए उत्पाद के लिए ओवरक्रैक, ओवरवॉल्टेज और फ्लैशओवर संरक्षण (विवरण के लिए चर आवृत्ति बिजली आपूर्ति अनुभाग देखें);

• मापन सटीकता: सिस्टम प्रभावी मूल्य 1.5 वर्ग।

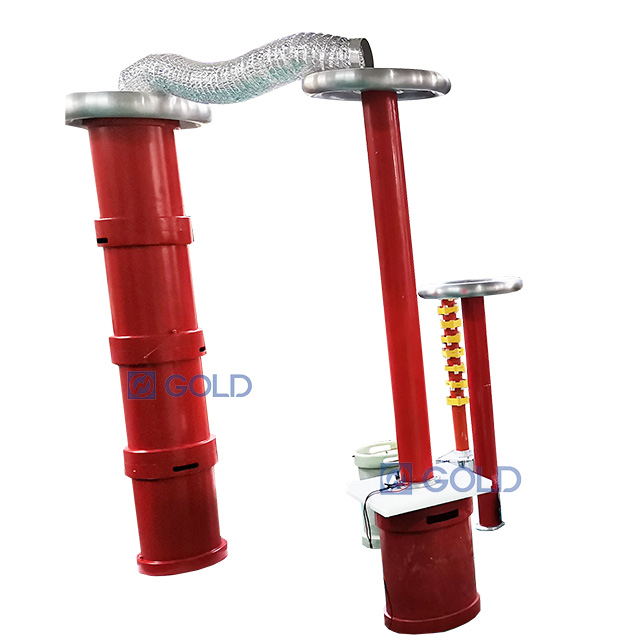

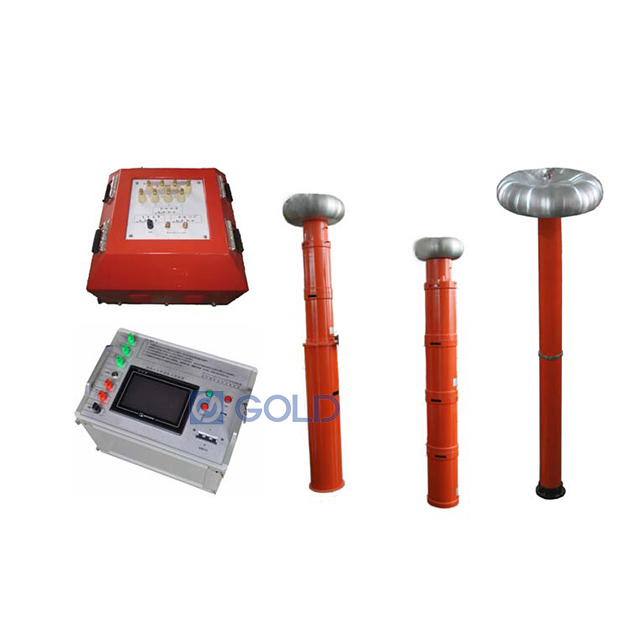

प्रमुख तत्व

• परिवर्तनीय आवृत्ति नियंत्रण बिजली आपूर्ति

• उत्तेजना ट्रांसफार्मर

• रिएक्टर

• कैपेसिटिव वोल्टेज डिवाइडर

• मुआवजा संधारित्र

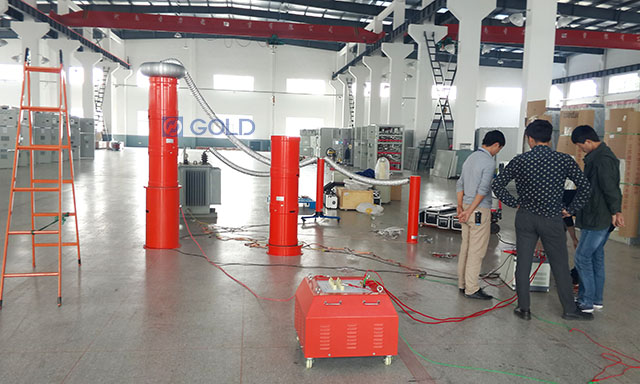

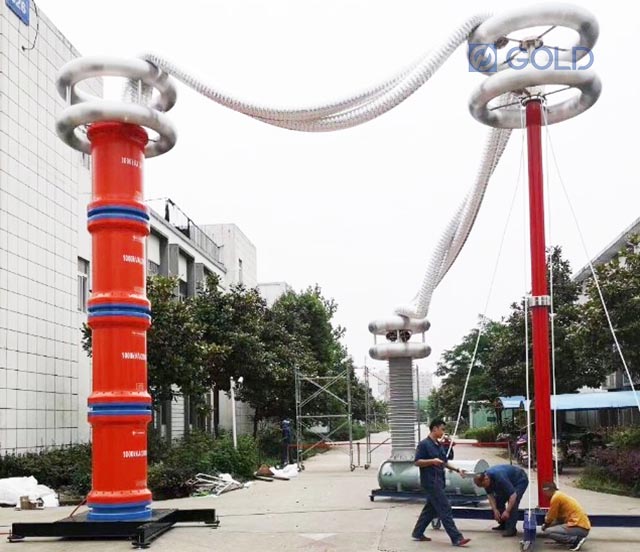

मामलों

 मुख्य तकनीकी विशेषताएं

1) डिवाइस में सुरक्षा कार्य हैं जैसे कि ओवरवॉल्टेज, ओवरक्रेन्ट, शून्य-स्थिति स्टार्ट, सिस्टम डिट्यूनिंग (फ्लैशओवर), आदि। ओवरवॉल्टेज और ओवरक्रेन्ट प्रोटेक्शन वैल्यू को उपयोगकर्ता की जरूरतों के अनुसार सेट किया जा सकता है, और परीक्षण उत्पाद की फ्लैशओवर सुरक्षा कार्रवाई फ़्लैशओवर होने पर रिकॉर्ड किया जा सकता है, प्रयोगात्मक विश्लेषण के लिए वोल्टेज मूल्य दर्ज किया जाएगा।

2) क्षेत्र में उपयोग करना आसान है।

3) डिवाइस में तीन काम करने के मोड हैं: स्वचालित मोड, मैनुअल मोड, स्वचालित ट्यूनिंग और मैनुअल बूस्ट मोड; यह उपयोगकर्ताओं के लिए साइट की स्थितियों के अनुसार लचीले ढंग से चुनना और परीक्षण गति में सुधार करना सुविधाजनक है।

4) यह विभिन्न स्थानों पर डेटा को स्टोर और प्रिंट कर सकता है, और संग्रहीत डेटा नंबर एक नंबर है, जो उपयोगकर्ताओं के लिए पहचान और खोज करने के लिए सुविधाजनक है।

5) जब डिवाइस स्वचालित रूप से आवृत्ति को स्वीप करता है, तो आवृत्ति के शुरुआती बिंदु को निर्दिष्ट सीमा के भीतर मनमाने ढंग से सेट किया जा सकता है, और स्वीप दिशा को ऊपर या नीचे की ओर चुना जा सकता है। इसी समय, बड़ी एलसीडी स्क्रीन स्कैनिंग वक्र को प्रदर्शित करती है, जो उपयोगकर्ताओं के लिए सहज रूप से यह समझने के लिए सुविधाजनक है कि अनुनाद बिंदु पाया जाता है।

6) डीएसपी प्लेटफ़ॉर्म तकनीक का उपयोग करते हुए, कार्य और उन्नयन को उपयोगकर्ता की जरूरतों के अनुसार बढ़ाया या घटाया जा सकता है, और मानव-मशीन एक्सचेंज इंटरफ़ेस अधिक उपयोगकर्ता के अनुकूल है।

7) आवश्यक बिजली आपूर्ति क्षमता बहुत कम हो जाती है। श्रृंखला गुंजयमान बिजली की आपूर्ति उच्च वोल्टेज और बड़े वर्तमान उत्पन्न करने के लिए प्रतिध्वनित करने के लिए गुंजयमान रिएक्टर और संधारित्र का उपयोग करती है। पूरे सिस्टम में, बिजली की आपूर्ति को केवल सिस्टम में बिजली की खपत का हिस्सा प्रदान करने की आवश्यकता होती है, इसलिए परीक्षण के लिए आवश्यक बिजली आपूर्ति शक्ति परीक्षण क्षमता का केवल 1/क्यू है।

8) उपकरणों का वजन और मात्रा बहुत कम हो जाती है। श्रृंखला अनुनाद उपकरण में, भारी उच्च-शक्ति वोल्टेज नियामक और साधारण उच्च-शक्ति पावर आवृत्ति परीक्षण ट्रांसफार्मर को छोड़ दिया जाता है, और गुंजयमान उत्तेजना बिजली की आपूर्ति को केवल परीक्षण क्षमता के 1/क्यू की आवश्यकता होती है, जो वजन और मात्रा को बहुत कम कर देता है। प्रणाली। आम तौर पर, यह परीक्षण डिवाइस का सामान्य 1/10-1/30 है।

9) आउटपुट वोल्टेज तरंग में प्रभावी रूप से सुधार करें। गुंजयमान बिजली की आपूर्ति एक गुंजयमान फ़िल्टर सर्किट है, जो आउटपुट वोल्टेज के वेवफॉर्म विरूपण में सुधार कर सकती है, एक अच्छा साइन वेवफॉर्म प्राप्त कर सकती है, और हार्मोनिक पीक द्वारा परीक्षण उत्पाद के झूठे टूटने को प्रभावी ढंग से रोक सकती है।

10) बड़े शॉर्ट-सर्किट करंट को फॉल्ट पॉइंट को जलाने से रोकें। श्रृंखला अनुनाद स्थिति में, जब परीक्षण उत्पाद की इन्सुलेशन की कमजोरी टूट जाती है, तो सर्किट को तुरंत बंद कर दिया जाता है, और लूप करंट तेजी से सामान्य परीक्षण करंट के 1/क्यू तक गिर जाता है। यदि पारंपरिक समानांतर अनुनाद या परीक्षण ट्रांसफार्मर का उपयोग वोल्टेज परीक्षण के लिए उपयोग किया जाता है, तो ब्रेकडाउन करंट तुरंत दर्जनों बार बढ़ जाता है। दोनों के साथ तुलना में, शॉर्ट-सर्किट करंट और ब्रेकडाउन करंट सैकड़ों गुना अलग हैं। श्रृंखला प्रतिध्वनि प्रभावी रूप से इन्सुलेशन कमजोर बिंदुओं को पा सकती है, और गलती बिंदु को जलाने वाले बड़े शॉर्ट-सर्किट करंट की कोई चिंता नहीं है।

11) कोई रिकवरी ओवरवॉल्टेज नहीं होगा। जब नमूना टूट जाता है, तो उच्च वोल्टेज अनुनाद की स्थिति के नुकसान के कारण तुरंत गायब हो जाता है, चाप को तुरंत बुझा दिया जाता है, और रिकवरी वोल्टेज की पुन: स्थापना की प्रक्रिया बहुत लंबी होती है, और पहुंचने से पहले बिजली की आपूर्ति को डिस्कनेक्ट करना आसान होता है। फ्लैशओवर वोल्टेज फिर से। प्रक्रिया ऊर्जा संचय की एक आंतरायिक दोलन प्रक्रिया है, जो लंबी है और कोई रिकवरी ओवरवॉल्टेज नहीं होता है।
