केबलों और जीआईएस स्विचगियर के लिए एचवी टेसिस इक्विपमेंट सीरीज़ गुंजयमान एसी हिपॉट टेस्ट सिस्टम
1. परिचय GDXZ श्रृंखला गुंजयमान एसी हिपोट परीक्षण प्रणाली:
GDXZ श्रृंखला गुंजयमान एसी हिपॉट टेस्ट सिस्टम में अनुप्रयोगों की एक विस्तृत श्रृंखला है, मुख्य रूप से क्रॉस-लिंक्ड केबल, हाइड्रोइलेक्ट्रिक जनरेटर, पावर ट्रांसफार्मर, सीटी पीटी, बसबार, जीआईएस, आदि के एसी वोल्टेज परीक्षण के लिए।
श्रृंखला गुंजयमान बिजली की आपूर्ति प्रतिध्वनि रिएक्टर और परीक्षण संधारित्र की प्रतिध्वनि के माध्यम से उच्च वोल्टेज और उच्च वर्तमान उत्पन्न करती है। पूरे सिस्टम में, बिजली की आपूर्ति को केवल सिस्टम की सक्रिय खपत प्रदान करने की आवश्यकता होती है, इसलिए, आवश्यक प्रयोग के लिए बिजली की खपत परीक्षण क्षमता का केवल 1/क्यू है, जो आवश्यक बिजली आपूर्ति क्षमता को कम करता है।

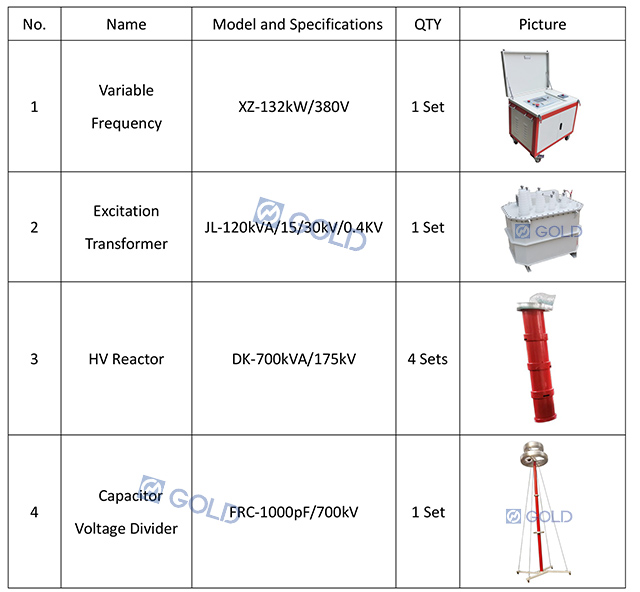

2. GDXZ के मुख्य घटक श्रृंखला गुंजयमान एसी हिपोट परीक्षण प्रणाली (जैसे: 2800kva, 700kv)
3. तकनीकी सूचकांक
(1) रेटेड क्षमता: 2800kva (ग्राहक की आवश्यकताओं के अनुसार विभिन्न रेटेड क्षमता को अनुकूलित कर सकते हैं)
(२) रेटेड वोल्टेज: 700kv (ग्राहक की आवश्यकताओं के अनुसार विभिन्न रेटेड वोल्टेज को अनुकूलित कर सकते हैं)
(३) रेटेड करंट: ४ ए
(४) माप सटीकता: प्रभावी मूल्य १.५ वर्ग
(५) वर्किंग फ्रीक्वेंसी: ३०-३०० हर्ट्ज
(६) आउटपुट वेवफॉर्म: साइन वेव
(7) गुणवत्ता कारक: डिवाइस ही Qs30 (f = 45Hz)
(8) तरंग विरूपण दर: आउटपुट वोल्टेज वेवफॉर्म विरूपण दर% 1%
(9) इनपुट बिजली की आपूर्ति: तीन चरण 380V, 50/60Hz। (या ग्राहक की आवश्यकताओं के अनुसार)।
(१०) काम का समय: रेटेड लोड के तहत, निरंतर काम ६० मिनट की अनुमति देना; 1 मिनट के लिए 1.1 बार ओवरवॉल्टेज
(11) तापमान वृद्धि: तापमान वृद्धि ≤65k 60min के लिए रेटेड लोड के तहत निरंतर संचालन के बाद
(12) सुरक्षा कार्य: ओवरवॉल्टेज, ओवरक्रेन्ट, शून्य स्टार्ट, सिस्टम डिट्यूनिंग (फ्लैशओवर) और अन्य सुरक्षा कार्य।
(१३) परिवेश का तापमान: -20 ℃ -55 ℃
(14) सापेक्ष आर्द्रता:%90%आरएच
(१५) ऊंचाई: ≤2000 मीटर
4. क्षमता निर्धारित करें
डिजाइन 4 रिएक्टर, और एकल रिएक्टर 700kva/175kv/4a/1240h है। कुल क्षमता 2800kva है।
500kV और नीचे GIS, स्विचगियर और अन्य सबस्टेशन उपकरणों के वोल्टेज परीक्षण का सामना करें। परीक्षण आवृत्ति 30-300Hz है, कैपेसिटेंस .0.017UF। परीक्षण वोल्टेज 700kV से अधिक नहीं है, और परीक्षण का समय 1min है।
श्रृंखला में चार रिएक्टरों का उपयोग करें (कारक 1.2), फिर l = 124*4*1.2 = 595H, फिर:
परीक्षण आवृत्ति: f = 1/2πιlc = 1/(2*3.14*and595*0.017*10-6) = 50 हर्ट्ज
परीक्षण वर्तमान: i = 2πfcu परीक्षण = 2π*50*0.017*10-6*660*103 = 3.6 ए
डिवाइस की क्षमता 2800kva/700kV पर सेट की गई है, जिसे 4 रिएक्टरों में विभाजित किया गया है, और एकल रिएक्टर 700kva/175kV/4a/124h है। श्रृंखला और समानांतर में रिएक्टरों का उपयोग परीक्षण किए गए उत्पाद की उपरोक्त परीक्षण आवश्यकताओं को पूरा कर सकता है।
5. हमें करने से पहले हमें क्या नोटिस करना चाहिए जीआईएस के लिए श्रृंखला अनुनाद परीक्षण?
जीआईएस एसी वोल्टेज परीक्षण का सामना करना पड़ता है, जिसे जीआईएस सीरीज़ रेजोनेंस टेस्ट भी कहा जाता है। जीआईएस उपकरण स्थापित होने और साइट पर डीबग किए जाने के बाद, एक वोल्टेज परीक्षण की आवश्यकता होती है। यह जांचना आवश्यक है कि समग्र स्थापना के बाद इन्सुलेशन प्रदर्शन बरकरार है, विश्लेषण करें और सत्यापित करें कि क्या विभिन्न छिपे हुए खतरे हैं जो जीआईएस की विफलता का कारण बनेंगे, और जीआईएस का उपयोग सामान्य रूप से काम नहीं करेगा।
1) परीक्षण ऑब्जेक्ट को पूरी तरह से स्थापित किया जाना चाहिए, रेटेड घनत्व के लिए फुलाया जाना चाहिए, और वोल्टेज परीक्षण से वोल्टेज परीक्षण के कारण ही वोल्टेज परीक्षण किया जा सकता है, केवल एयरटाइटनेस टेस्ट और गैस आर्द्रता माप पारित होने के बाद किया जा सकता है।
2) वोल्टेज परीक्षण का सामना करने से पहले, परीक्षण उत्पाद के इन्सुलेशन प्रतिरोध को मापा जाना चाहिए।
3) वोल्टेज परीक्षण का सामना करने से पहले, जीआईएस पर सभी वर्तमान ट्रांसफार्मर के माध्यमिक वाइंडिंग को शॉर्ट-सर्किटेड और ग्राउंडेड होना चाहिए।
4) वोल्टेज परीक्षण का सामना करने से पहले, उच्च-वोल्टेज केबल, ओवरहेड लाइनें, पावर ट्रांसफार्मर और इलेक्ट्रोमैग्नेटिक वोल्टेज ट्रांसफार्मर को अलग किया जाना चाहिए (यदि आवृत्ति रूपांतरण बिजली की आपूर्ति का उपयोग किया जाता है, तो इलेक्ट्रोमैग्नेटिक वोल्टेज ट्रांसफार्मर आवृत्ति गणना के बाद चुंबकीय संतृप्ति का कारण नहीं होगा, और कर सकते हैं। वोल्टेज परीक्षण का सामना करने के लिए मुख्य सर्किट के साथ भी उपयोग किया जाता है), बिजली गिरफ्तारी और सुरक्षात्मक स्पार्क अंतराल।
5) जीआईएस मुख्य सर्किट के प्रत्येक भाग को वोल्टेज का सामना करने के लिए परीक्षण किया जाना चाहिए।

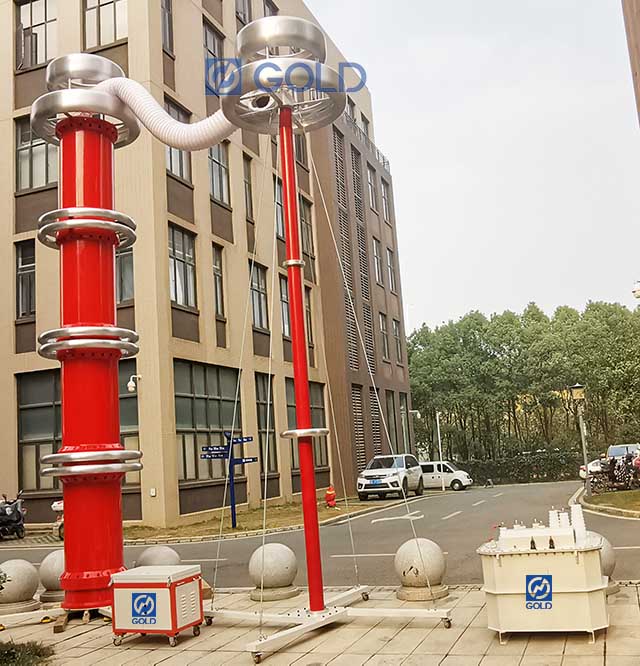

6. परीक्षण स्थल पर GDXZ श्रृंखला गुंजयमान एसी हिपॉट टेस्ट सिस्टम:

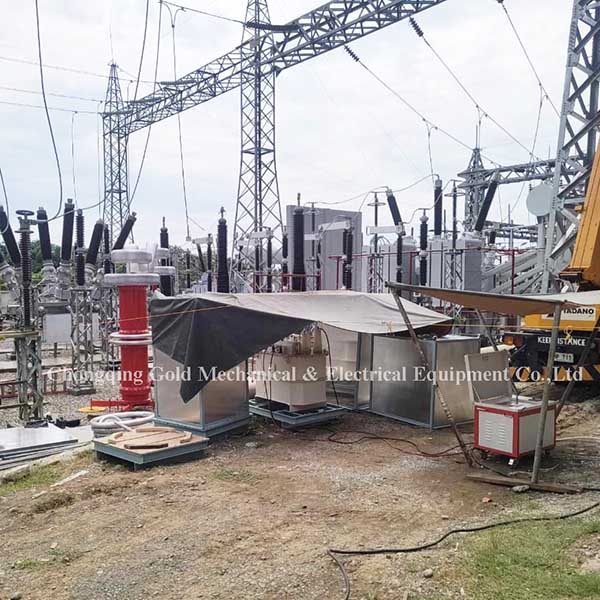

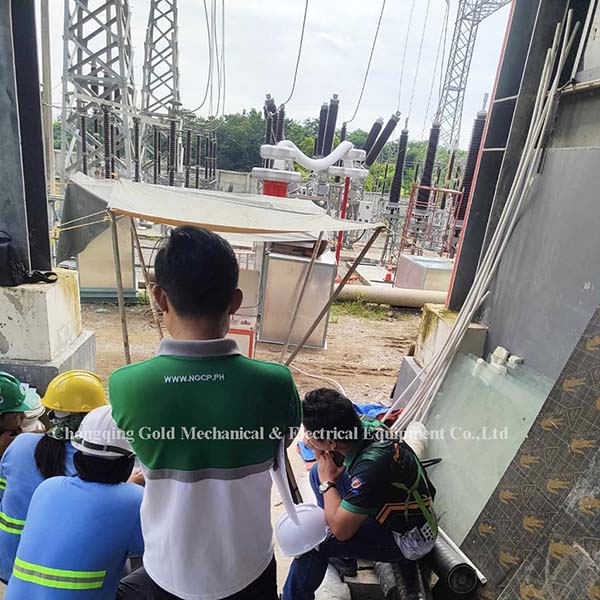

फिलीपींस में एनजीसीपी परियोजना

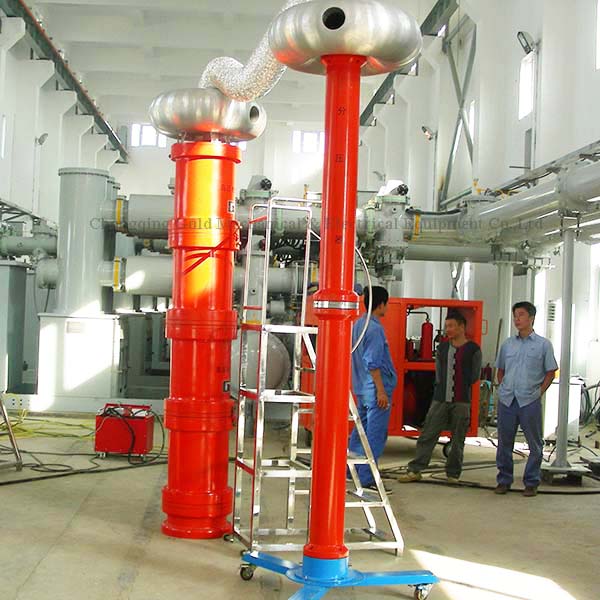

जीआईएस परीक्षण
230KV पावर केबल परीक्षण
7. हमारे साथी
